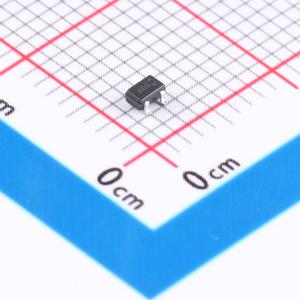

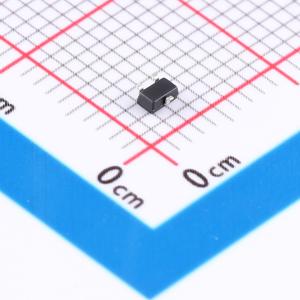

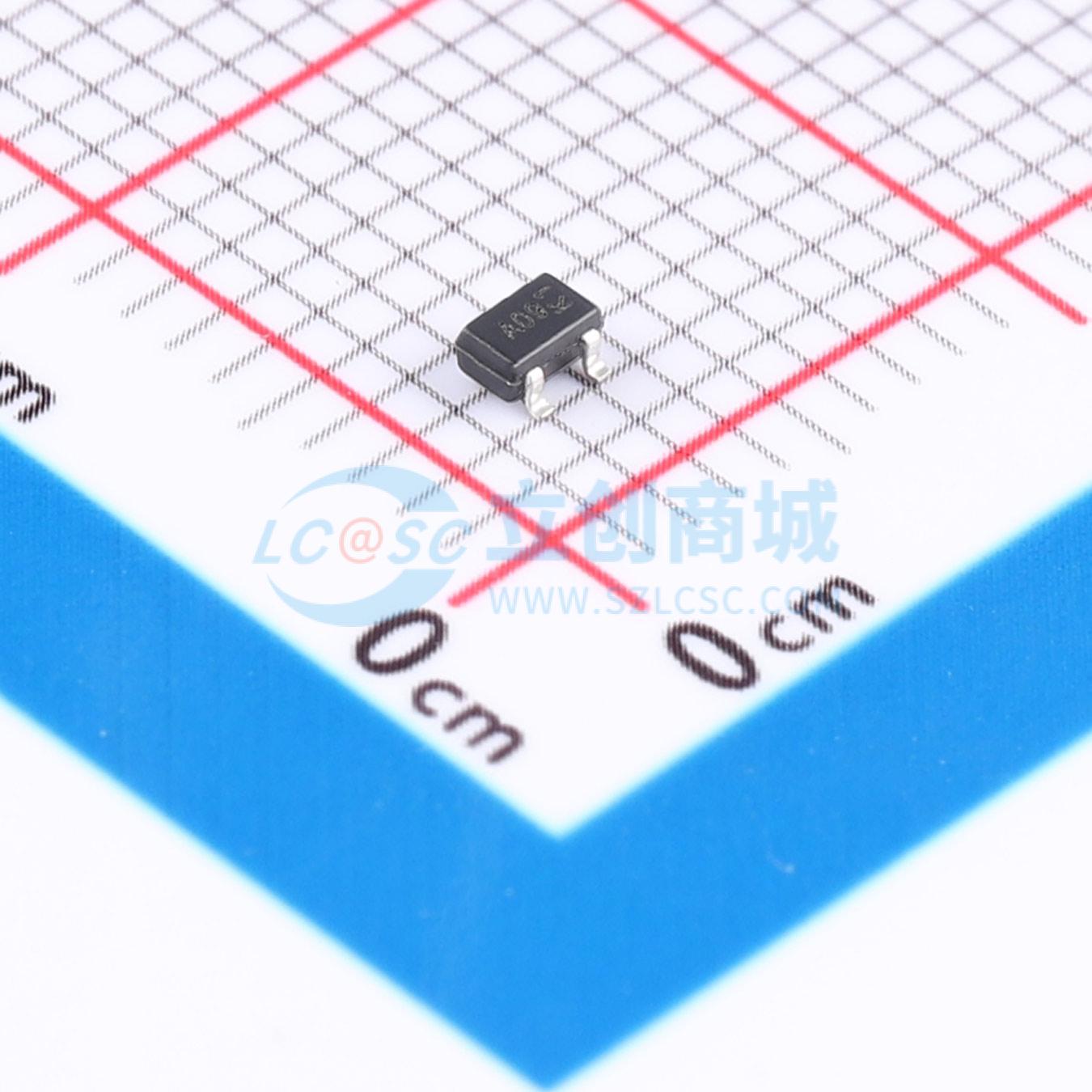

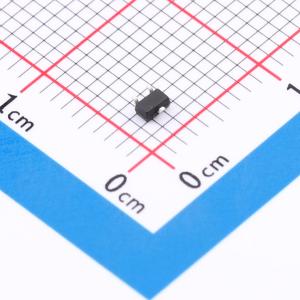

TPESD2CANFD36LU-QF
CAN总线ESD保护二极管，超低漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD2CANFD36LU-QF
- 商品编号
- C54195058
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.027933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品特性
- 超低泄漏：纳安级别
- 工作电压：36V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）7A（8/20μs）
- 符合 RoHS 标准
- 封装：SOT323
- 引脚镀层：亚光锡
- UL 阻燃等级：94V - 0
- 包装数量：3000 片/7 英寸卷带
应用领域
- CAN 总线保护
- 汽车应用
