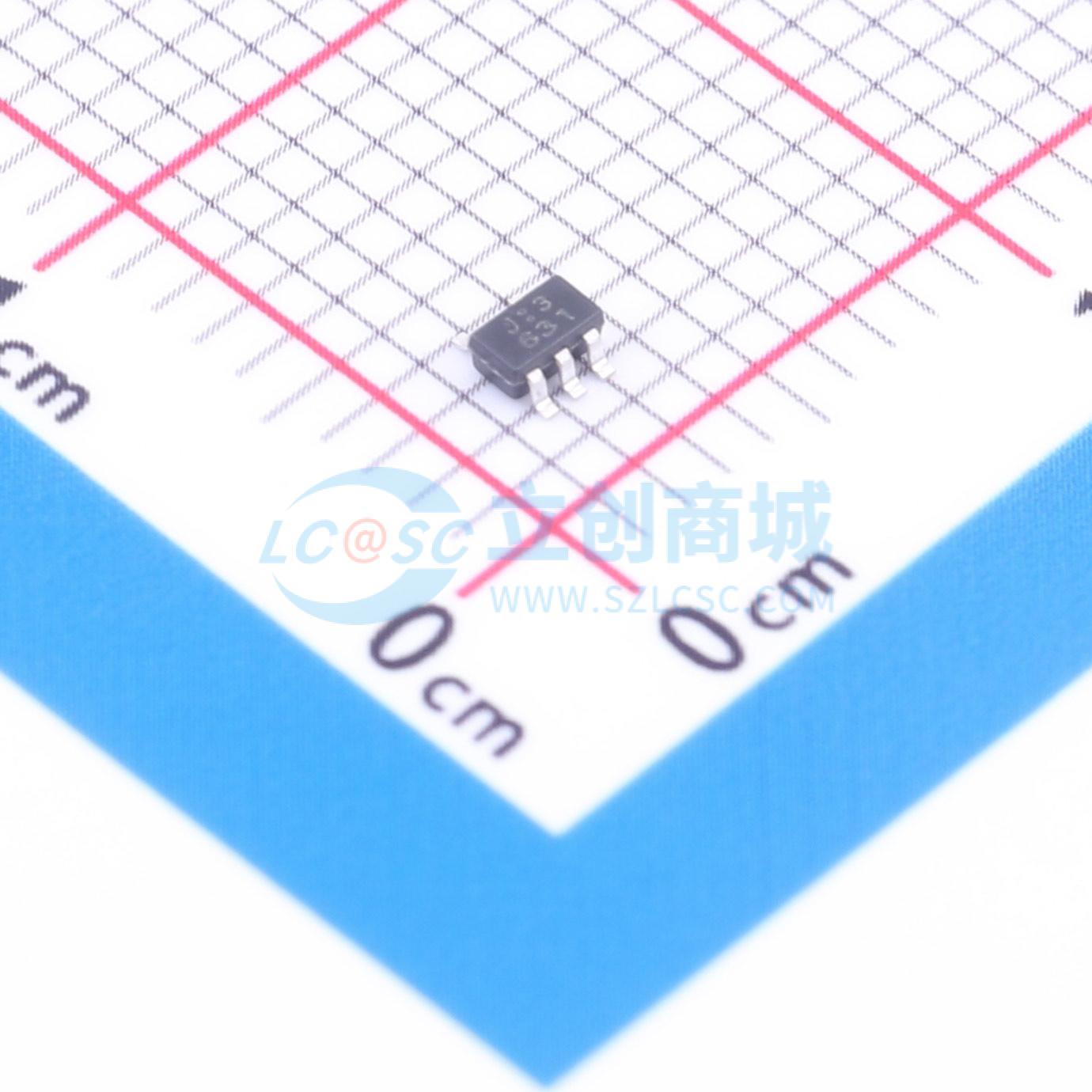

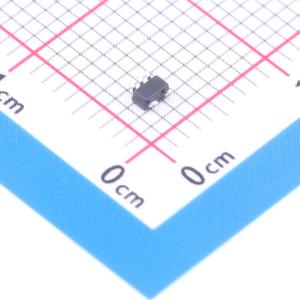

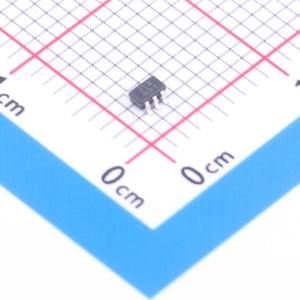

温馨提醒：图片仅供参考，商品以实物为准
TC7SZ02FU-TP
单2输入正或非门，适用于混合电压环境，CMOS器件，高输出驱动且低静态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ02FU-TP
- 商品编号
- C54195030
- 商品封装
- SOT353
- 包装方式
- 编带
- 商品毛重
- 0.030567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.4V；3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 400mV；450mV；550mV；100mV；300mV | |
| 系列 | - | |
| 传播延迟(tpd) | 7.2ns@1.65V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
TC7SZ02是一款单2输入或非门。该器件设计用于Vcc为1.65 V至5.5 V的操作，可由3.3 V或5 V器件驱动。此特性允许这些器件在3.3 V和5 V混合环境中用作转换器。 TC7SZ02在正逻辑中执行布尔函数Y = (A + B)（上划线）或Y = A（上划线）× B（上划线）。 该CMOS器件在较宽的Vcc工作范围内保持低静态功耗的同时，具有高输出驱动能力。 TC7SZ02提供SOT23 - 5和SOT353封装。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- 在Vcc = 3.3 V时，最大传输延迟TpD为3.6 ns
- 低功耗，最大Icc为10 μA
- 在Vcc = 3.3 V时，输出驱动电流为±24 mA
- 闩锁性能超过JESD 78 I类标准的100 mA
- ESD保护超过JESD 22标准
- 人体模型静电放电保护2000 V（A114 - A）
- 带电器件模型静电放电保护1000 V（C101）
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
应用领域
- 宽电源电压范围：1.65 V至5.5 V
- 在Vcc = 3.3 V时，最大传输延迟TpD为3.6 ns
- 低功耗，最大Icc为10 μA
- 在Vcc = 3.3 V时，输出驱动电流为±24 mA
- 闩锁性能超过JESD 78 II类标准的100 mA
- ESD保护超过JESD 22标准
- 人体模型静电放电保护2000 V（A114 - A）
- 带电器件模型静电放电保护1000 V（C101）
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
