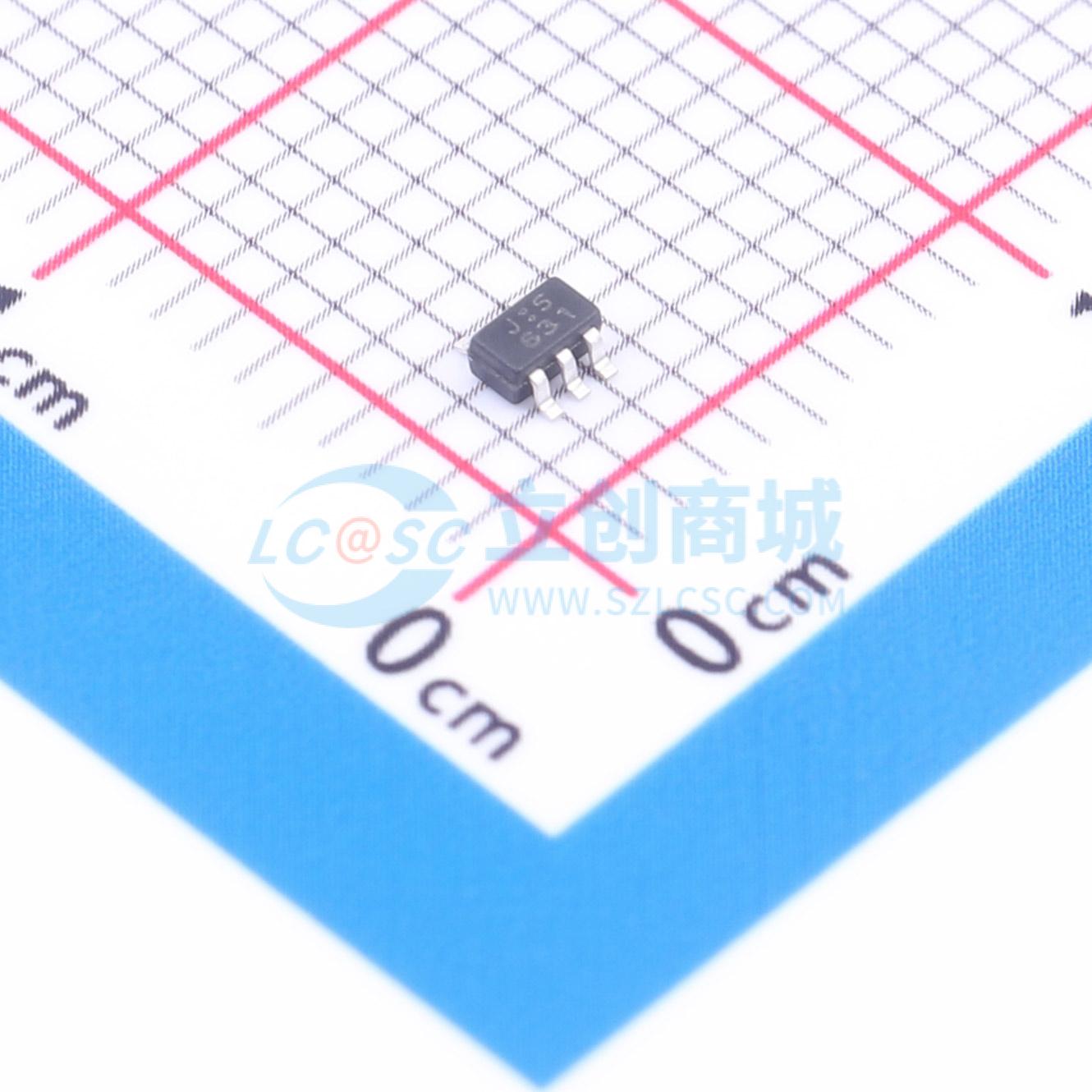

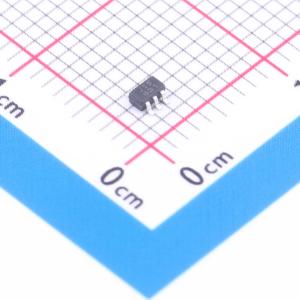

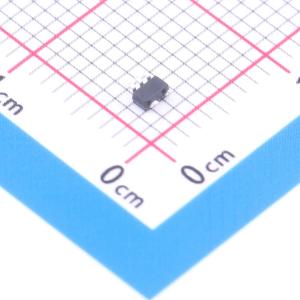

温馨提醒：图片仅供参考，商品以实物为准
TC7SZ04FU-TP
单反相器门，适用于混合电压环境，低功耗、高输出驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ04FU-TP
- 商品编号
- C54195032
- 商品封装
- SOT353
- 包装方式
- 编带
- 商品毛重
- 0.028233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；2.3V；3.8V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV | |
| 传播延迟(tpd) | 700ps@5V,15pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TC7SZO4 是一款单反相器门电路。该器件设计用于 Vcc 为 1.65 V 至 5.5 V 的操作，可由 3.3 V 或 5 V 器件驱动。此特性允许在混合 3.3 V 和 5 V 的环境中使用这些器件作为转换器。 TC7SZO4 在正逻辑中执行布尔函数 Y = A。 该 CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时，具有高输出驱动能力。 TC7SZ04 提供 SOT23 - 5 和 SOT353 封装。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 在 Vcc = 3.3 V 时，最大传输延迟为 3.3 ns
- 低功耗，最大 lcc 为 10 μA
- 在 Vcc = 3.3 V 时，输出驱动为 ±24 mA
- 闩锁性能超过 JESD 78 二级标准的 100 mA
- ESD 保护超过 JESD 22 标准
- 人体模型 2000 V（A114 - A）
- 充电器件模型 1000 V
- 工作温度范围：-40°C 至 125°C
- 可用封装：SOT23 - 5 和 SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式 PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：LCD/数字和高清（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器 AC/DC 控制器
