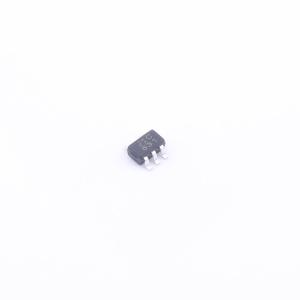

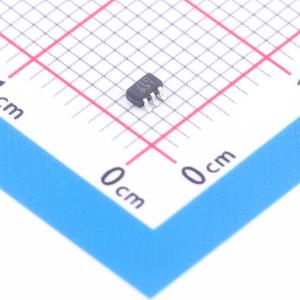

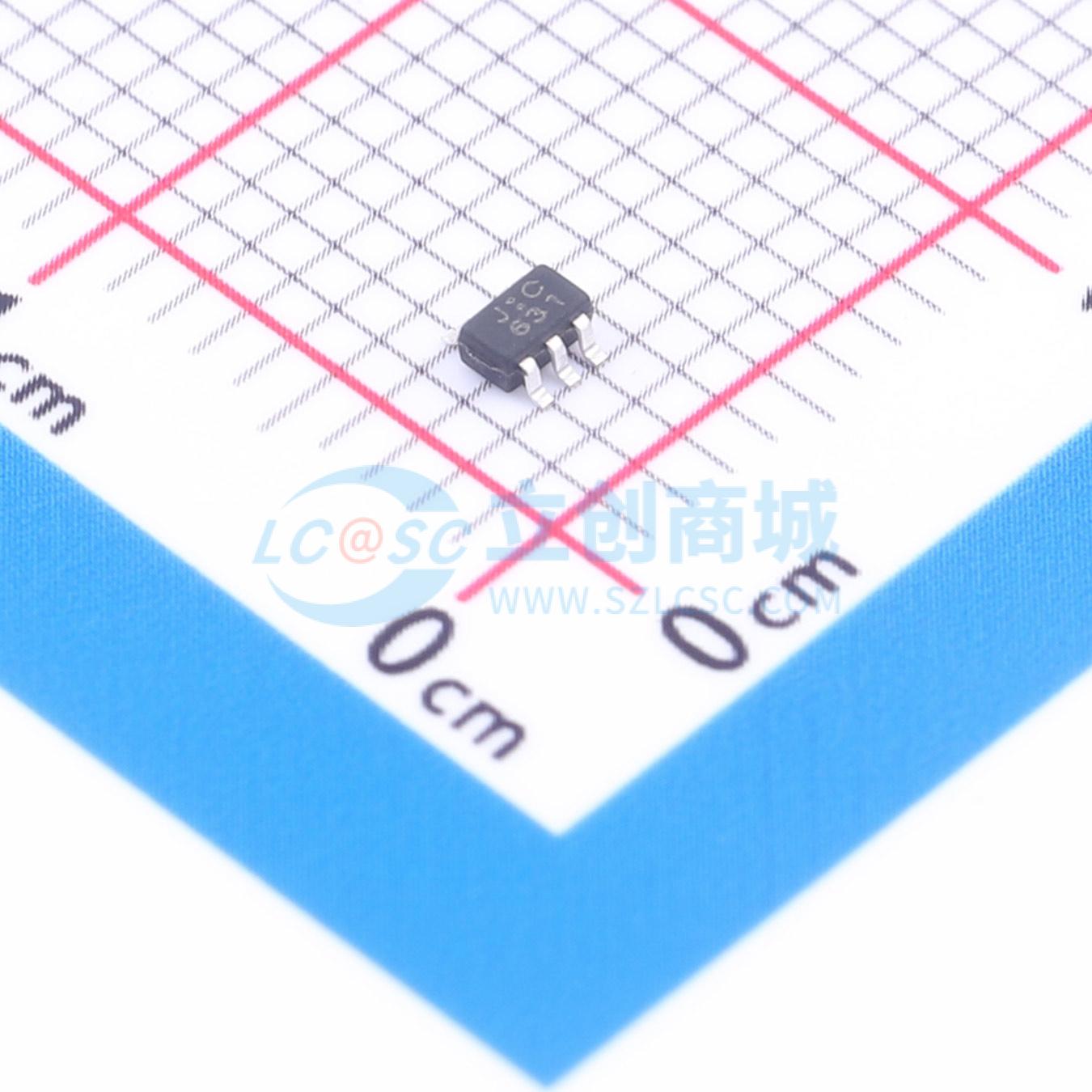

TC7SZ126FU-TP
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ126FU-TP
- 商品编号
- C54195040
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | TC7SZ | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4ns@5.5V,50pF | |
| 功能特性 | - |
商品概述
TC7SZ126是一款单总线缓冲门。该器件设计用于1.65 V至5.5 V Vcc工作电压，可由3.3 V或5 V器件驱动。此特性允许这些器件在混合3.3 V和5 V环境中用作转换器。TC7SZ126器件是一款具有三态输出的单线路驱动器。当输出使能输入为低电平时，输出被禁用。TC7SZ126有SOT23 - 5和SOT353封装可供选择。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- 在Vcc = 3.3 V时，最大传输延迟TpD为4.5 ns
- 低功耗，最大电源电流Icc为10 μA
- 在Vcc = 3.3 V时，输出驱动电流为±24 mA
- 闩锁性能超过每JESD 78标准II类的100 mA
- ESD保护超过JESD 22标准
- 人体模型静电放电2000 V（A114 - A）
- 带电器件模型静电放电1000 V（C101）
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
应用领域
- 电缆调制解调器终端系统
- 高速数据采集与生成
- 电机控制：高压
- 电力线通信调制解调器
- SSD：内部或外部
- 视频广播与基础设施：可扩展平台
- 视频广播：基于IP的多格式转码器
- 视频通信系统
