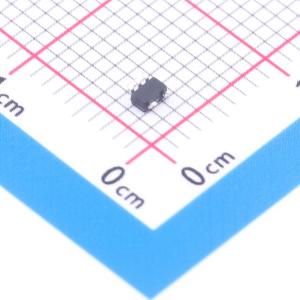

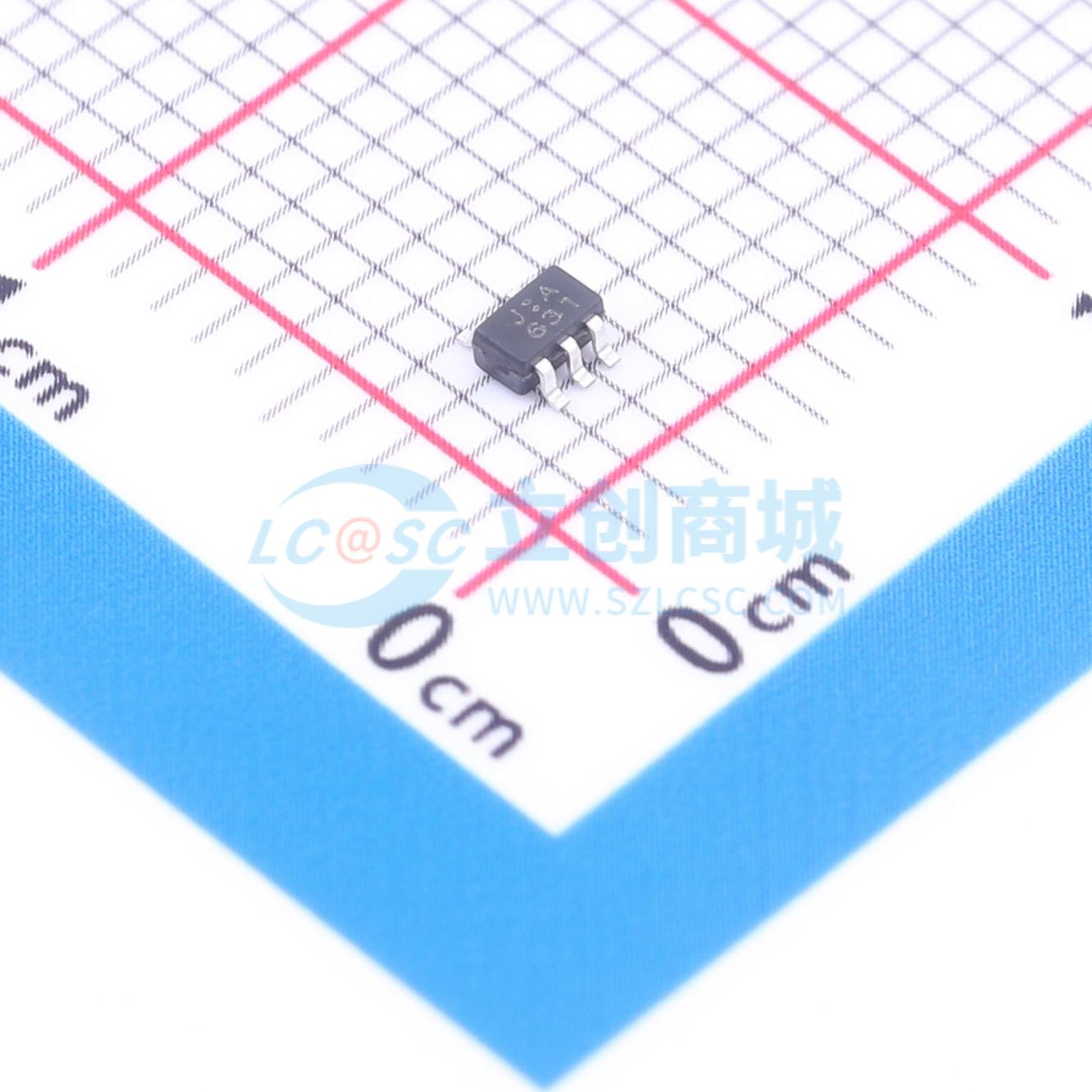

TC7SZ14FU-TP
单施密特触发器反相器，适用于混合电压环境，具备断电输出禁用功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ14FU-TP
- 商品编号
- C54195042
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；2.3V；3.8V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 4.6ns@3.3V,15pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TC7SZ14是一款单施密特触发器反相器。该器件设计用于Vcc在1.65V至5.5V之间的操作，可由3.3V或5V器件驱动。
此特性允许在混合3.3V和5V环境中使用这些器件作为转换器。TC7SZ14器件包含一个反相器，执行布尔函数γ（上划线） = A（上划线）。该器件作为具有施密特触发器输入的独立反相器工作，因此该器件对正向输入（Vt +）具有不同的输入阈值电平，这使得该器件能够容忍缓慢或有噪声的输入信号。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路在器件掉电时禁用输出，这可防止电流回流到器件中，从而避免对器件造成损坏。
TC7SZ14提供SOT23 - 5和SOT353封装。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 在Vcc = 3.3V时，最大传输延迟为4.6ns
- 低功耗，最大静态电流为10μA
- 在Vcc = 3.3V时，输出驱动电流为±24mA
- 闩锁性能超过JESD 78 II类的100mA
- ESD保护超过JESD 22标准
- 人体模型静电放电保护2000V（A114 - A）
- 带电器件模型静电放电保护1000V（C101）
- 工作温度范围：-40℃至125℃
- 可用封装：SOT23 - 5和SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：液晶/数字和高清电视（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器AC/DC控制器
