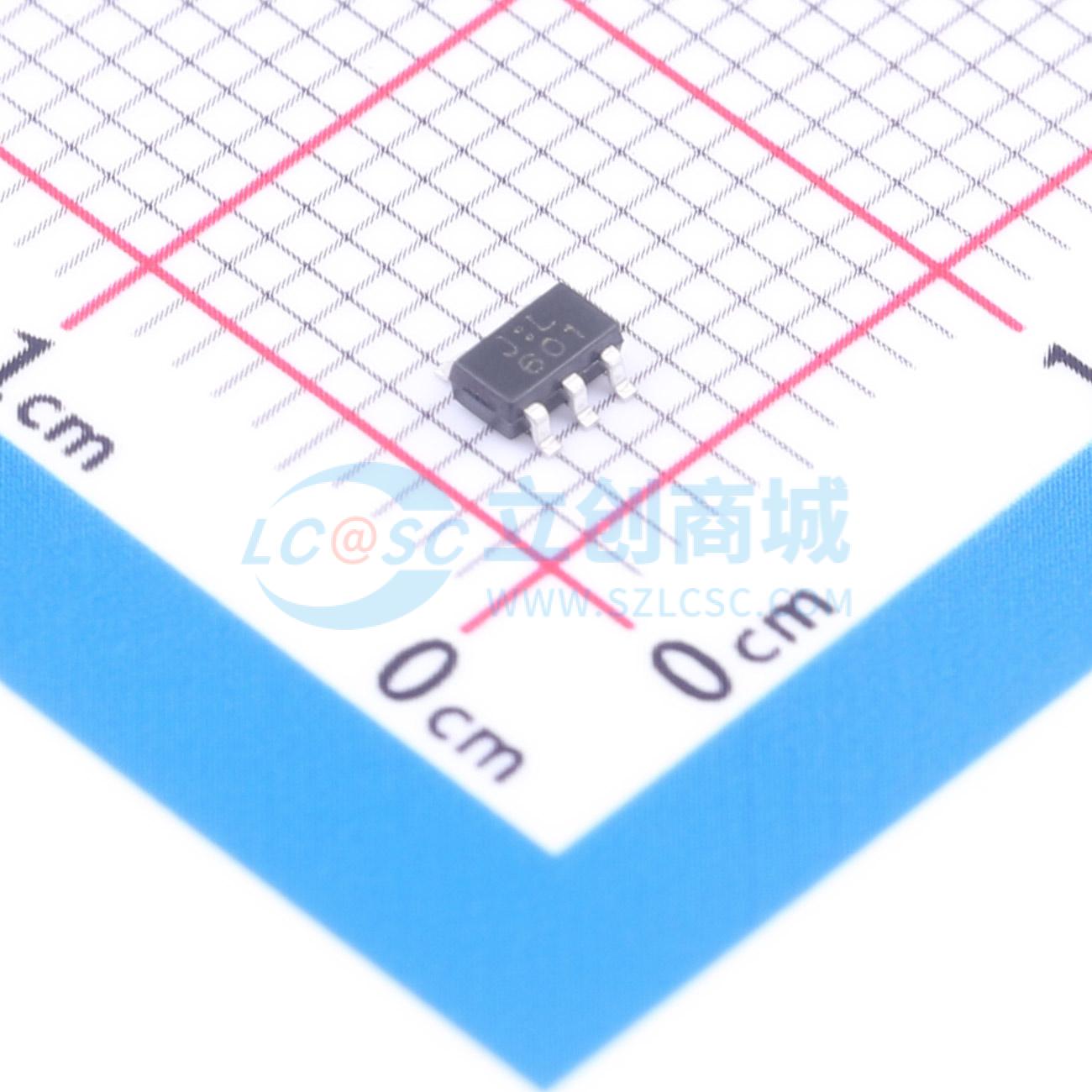

温馨提醒：图片仅供参考，商品以实物为准

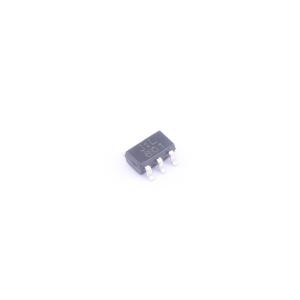

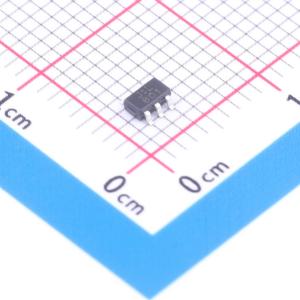

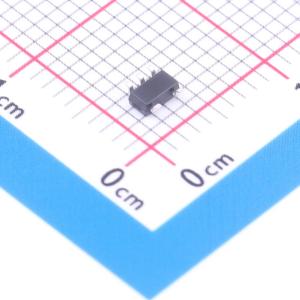

TC7SZ17F-TP
单施密特触发器缓冲器，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ17F-TP
- 商品编号
- C54195043
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | TC7SZ | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 6ns@5.5V,50pF | |
| 功能特性 | - |
商品概述
TC7SZ17是一款单施密特触发器缓冲器。该器件设计用于Vcc工作电压范围为1.65 V至5.5 V，可由3.3 V或5 V器件驱动。此特性允许这些器件在混合的3.3 V和5 V环境中用作电平转换器。 TC7SZ17器件包含一个缓冲器，执行布尔函数Y = A。 该CMOS器件在较宽的Vcc工作范围内保持低静态功耗的同时，具有高输出驱动能力。 TC7SZ17提供SOT23 - 5和SOT353封装。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- Vcc = 3.3 V时，最大传输延迟为6.5 ns
- 低功耗，10 μA（lcc最大值）
- Vcc = 3.3 V时，±24 mA输出驱动能力
- 闩锁性能超过每JESD 78标准II类的100 mA
- ESD保护超过JESD 22标准
- 2000 V人体模型（A114 - A）
- 1000 V带电器件模型（C101）
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：液晶/数字和高清（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器AC/DC控制器
