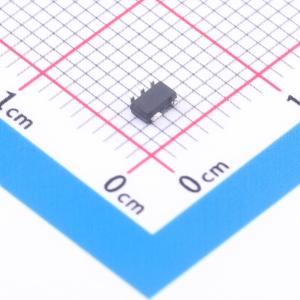

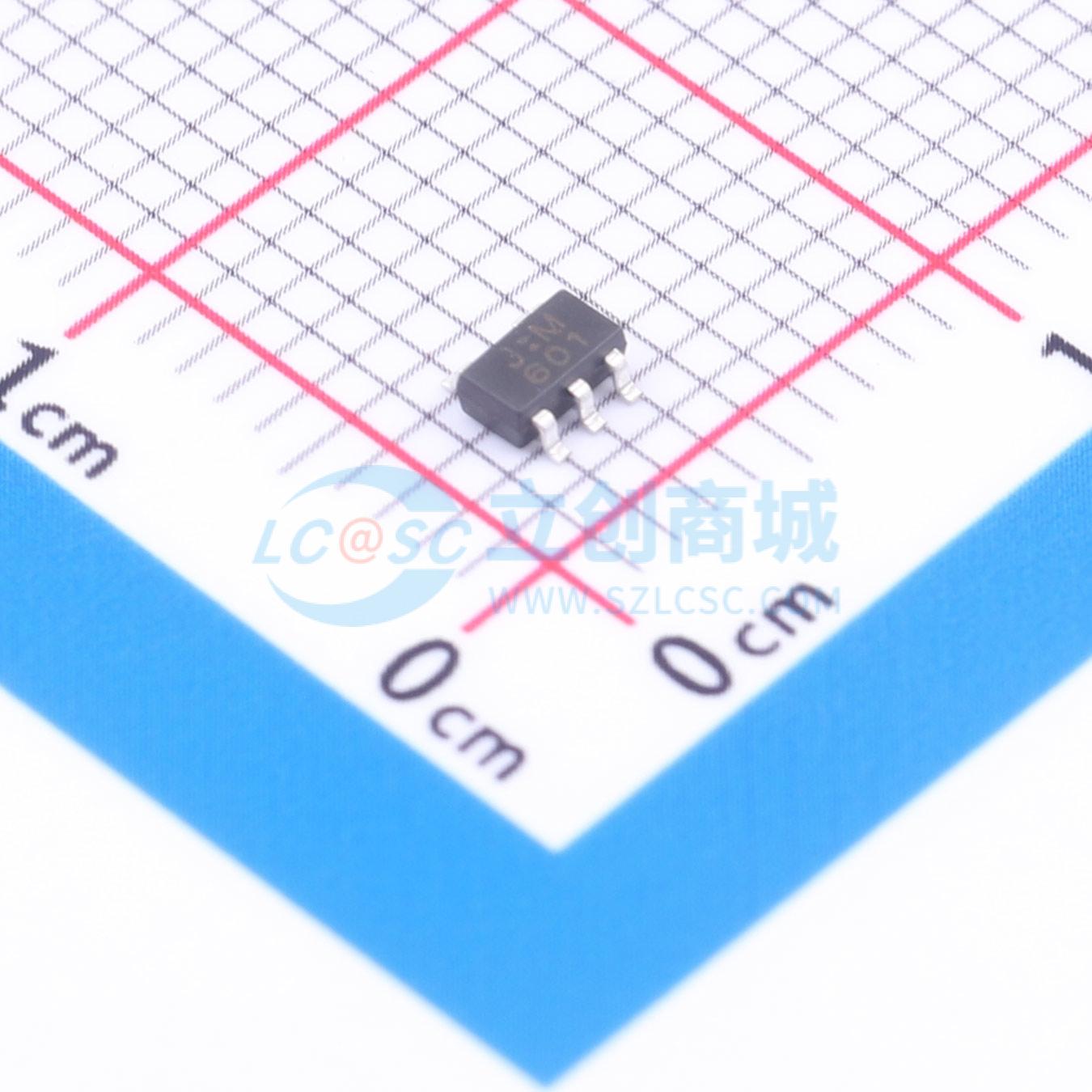

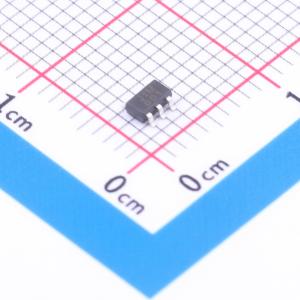

温馨提醒：图片仅供参考，商品以实物为准
TC7SZ07F-TP
单缓冲器/驱动器，带漏极开路输出，适用于混合电压环境，低功耗、高输出驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ07F-TP
- 商品编号
- C54195033
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | TC7SZ | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.5ns@5.5V,50pF | |
| 功能特性 | - |
商品概述
TC7SZ07 是一款单缓冲器/驱动器。该器件设计用于 Vcc 为 1.65 V 至 5.5 V 的操作，可由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 环境中用作转换器。TC7SZ07 器件的输出为开漏输出，可与其他开漏输出连接，以实现低电平有效线或或高电平有效线与功能。最大灌电流为 32 mA。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。
该 CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时，具有高输出驱动能力。
TC7SZ07 有 SOT23 - 5 和 SOT353 封装可供选择。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 在 Vcc = 3.3 V 时，最大传播延迟 Tpp 为 4.2 ns
- 低功耗，最大 Icc 为 10 μA
- 在 Vcc = 3.3 V 时，输出驱动电流为 ±24 mA
- 闩锁性能超过 JESD 78 二类标准的 100 mA
- ESD 保护超过 JESD 22 标准
- 人体模型（A114 - A）2000 V
- 带电器件模型（C101）1000 V
- 工作温度范围：-40℃ 至 125℃
- 可用封装：SOT23 - 5 和 SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式 PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：LCD/数字和高清电视（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器 AC/DC 控制器
