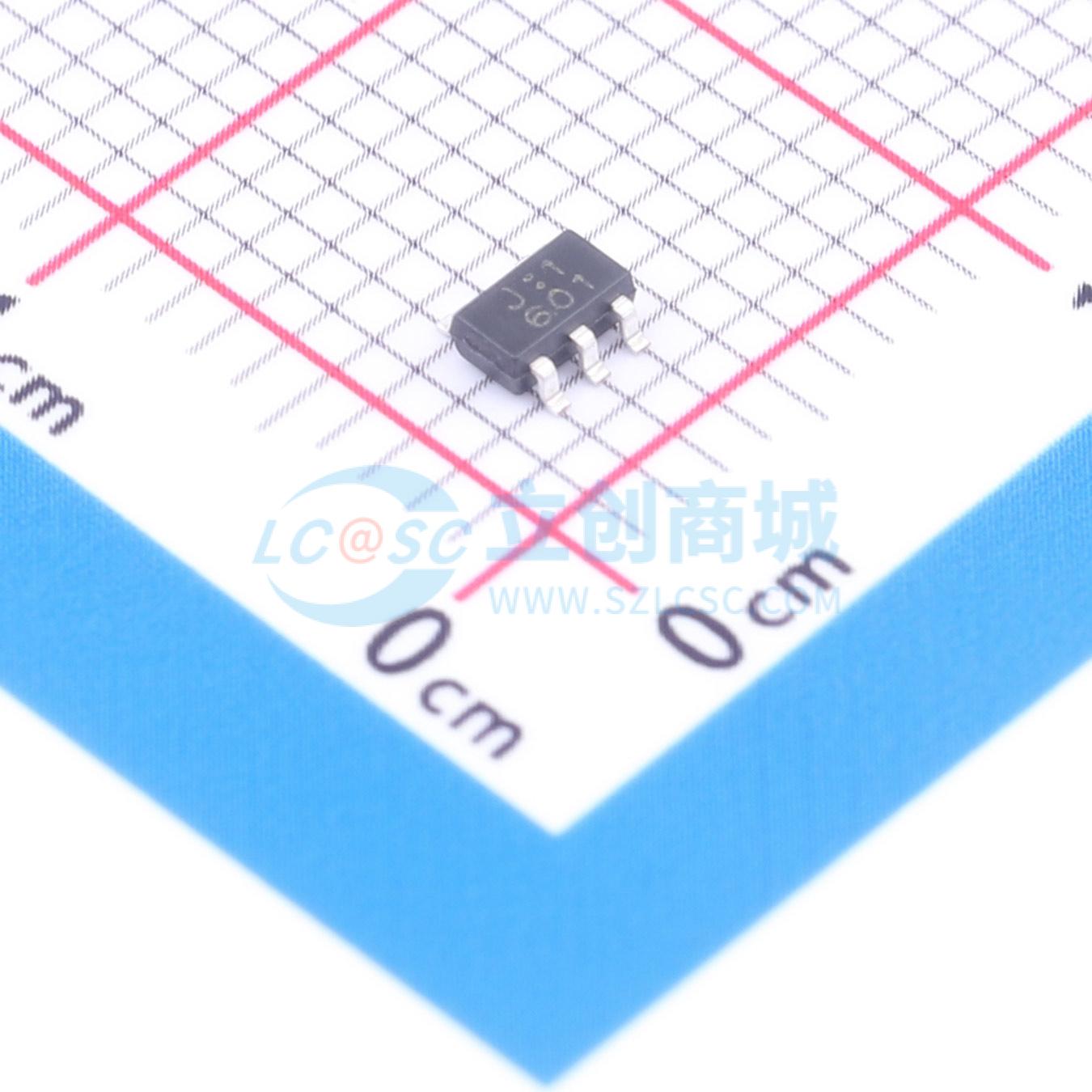

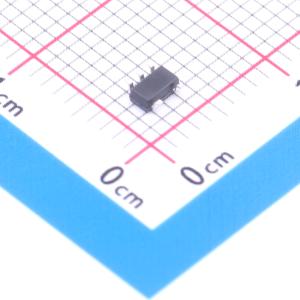

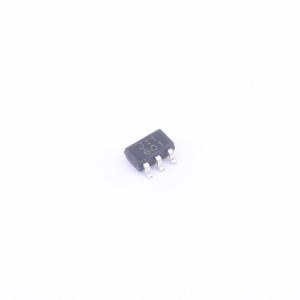

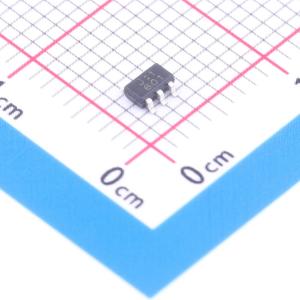

温馨提醒：图片仅供参考，商品以实物为准
TC7SZ00F-TP
单2输入正与非门，宽电源电压范围，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SZ00F-TP
- 商品编号
- C54195027
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | - | |
| 传播延迟(tpd) | 7.2ns@1.8V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
TC7SZ00 是单输入与非门。该器件设计用于 Vcc 为 1.65V 至 5.5V 的操作，可由 3.3V 或 5V 器件驱动。此特性允许这些器件在 3.3V 和 5V 混合环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。
TC7SZ00 在正逻辑中执行布尔函数 Y = A × B 或 Y = A + B。
该 CMOS 器件在较宽的 Vcc 操作范围内保持低静态功耗的同时，具有高输出驱动能力。
TC7SZ00 提供 SOT23 - 5 和 SOT353 封装。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 在 Vcc = 3.3V 时，最大传输延迟为 3.8ns
- 低功耗，最大 Icc 为 10μA
- 在 Vcc = 3.3V 时，输出驱动为 ±24mA
- 闩锁性能超过 JESD 78 二级标准的 100mA
- ESD 保护超过 JESD 22
- 人体模型 2000V（A114 - A）
- 带电器件模型 1000V（C101）
- 工作温度范围：-40°C 至 125°C
- 可用封装：SOT23 - 5 和 SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式 PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：LCD/数字和高清电视（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器交流/直流控制器
