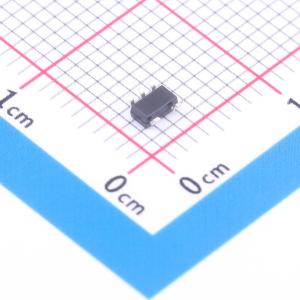

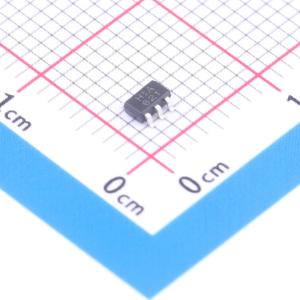

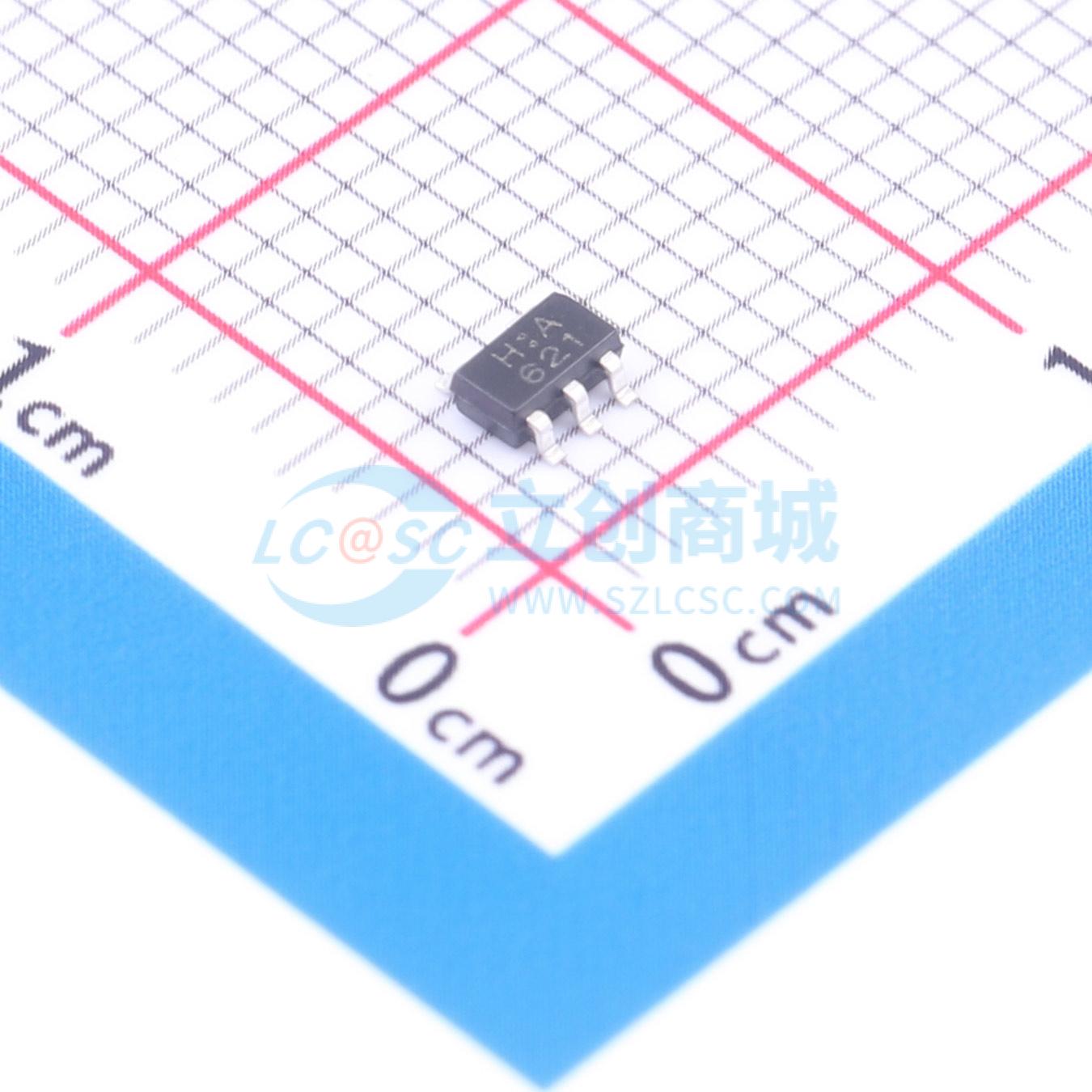

温馨提醒：图片仅供参考，商品以实物为准
TC7SH14F-TP
单施密特触发器反相器，适用于混合电压环境，具备输出禁用和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SH14F-TP
- 商品编号
- C54195017
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；2.3V；3.8V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 900ps@5V,15pF | |
| 系列 | TC7SH | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TC7SH14是一款单施密特触发器反相器。该器件设计用于VCC在2V至5.5V之间的操作，可由3.3V或5V器件驱动。
此特性允许这些器件在3.3V和5V混合环境中用作转换器。TC7SH14器件包含一个反相器，执行布尔函数Y = A。该器件作为具有施密特触发器输入的独立反相器工作，因此该器件对于正向输入（VT+）具有不同的输入阈值电平，这使得该器件能够容忍缓慢或有噪声的输入信号。该器件针对使用Ioff的部分掉电应用进行了全面规定。Ioff电路在器件掉电时禁用输出。这可防止电流回流到器件中，从而避免对器件造成损坏。
TC7SH14有SOT23 - 5和SOT353封装。
商品特性
- 宽电源电压范围：2V至5.5V
- 在VCC = 3.3V时，最大传输延迟（TPD）为4.6 ns
- 低功耗，最大静态电流（ICC）为10 μA
- 在VCC = 3.3V时，输出驱动电流为±24 mA
- 闩锁性能超过每JESD 78 II类的100 mA
- ESD保护超过JESD 22标准
- 人体模型（A114 - A）为2000 V
- 带电器件模型（C101）为1000 V
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：液晶/数字和高清（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器AC/DC控制器
