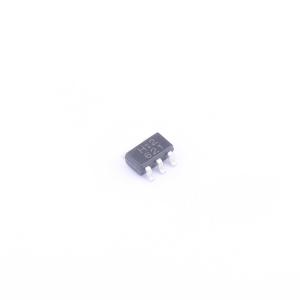

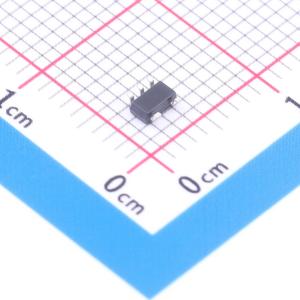

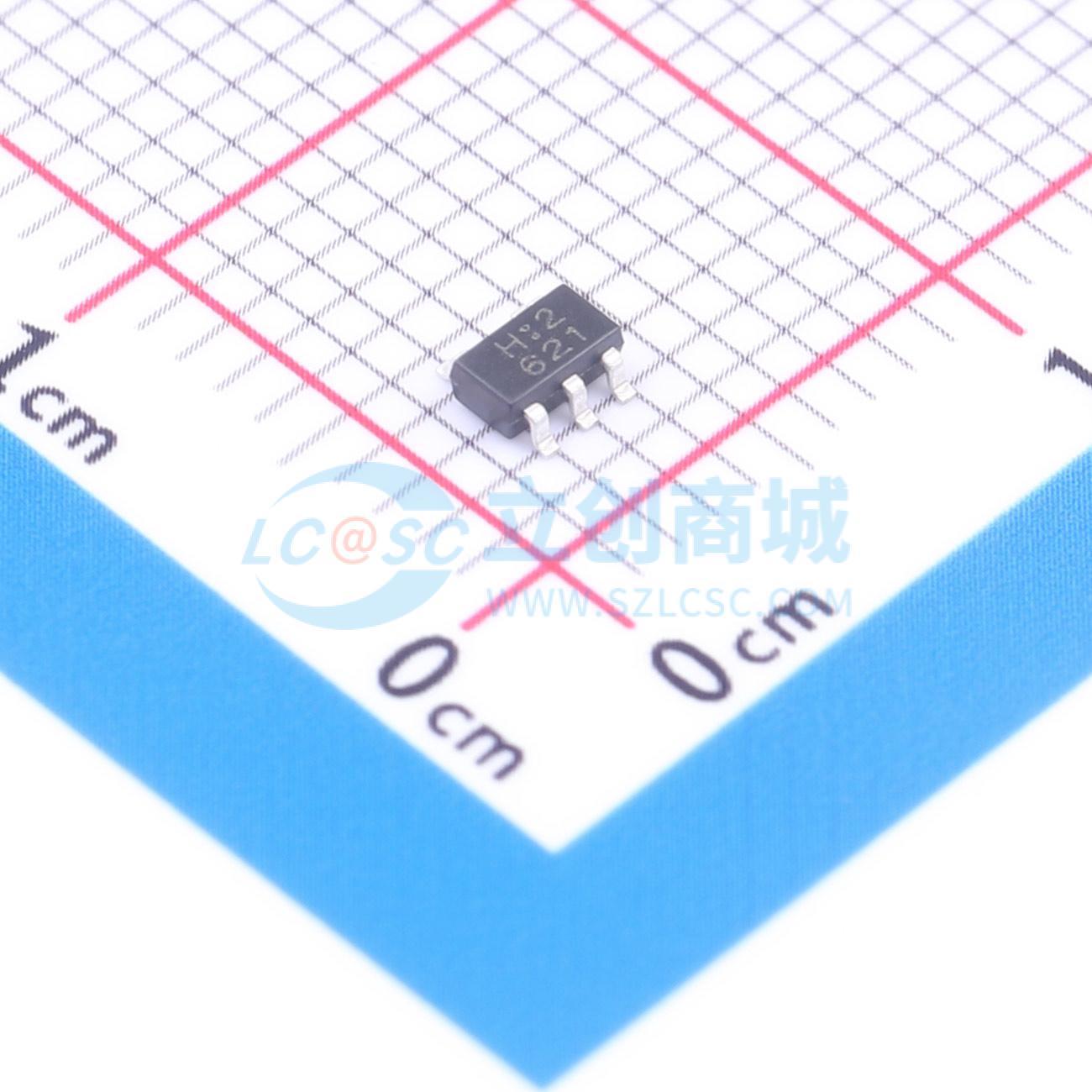

TC7SH08F-TP
单路2输入正与门，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SH08F-TP
- 商品编号
- C54195011
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | - | |
| 传播延迟(tpd) | 7.2ns@2V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
TC7SH08 是一款单 2 输入与门。该器件设计用于 VCC 为 2 V 至 5.5 V 的操作，可由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 环境中用作转换器。TC7SH08 在正逻辑中执行布尔函数 Y = A × B。该 CMOS 器件在较宽的 VCC 工作范围内保持低静态功耗的同时，具有高输出驱动能力。TC7SH08 提供 SOT23 - 5 和 SOT353 封装。
商品特性
- 宽电源电压范围：2 V 至 5.5 V
- 在 VCC = 3.3 V 时，最大传播延迟（TPD）为 3.6 ns
- 低功耗，最大 ICC 为 10 μA
- 在 VCC = 3.3 V 时，输出驱动电流为 ±24 mA
- 闩锁性能超过每 JESD 78 标准 II 类的 100 mA
- ESD 保护超过 JESD 22 标准
- 人体模型（A114 - A）为 2000 V
- 带电设备模型（C101）为 1000 V
- 工作温度范围：-40°C 至 125°C
- 可用封装：SOT23 - 5 和 SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式 PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：LCD/数字和高清（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器 AC/DC 控制器
