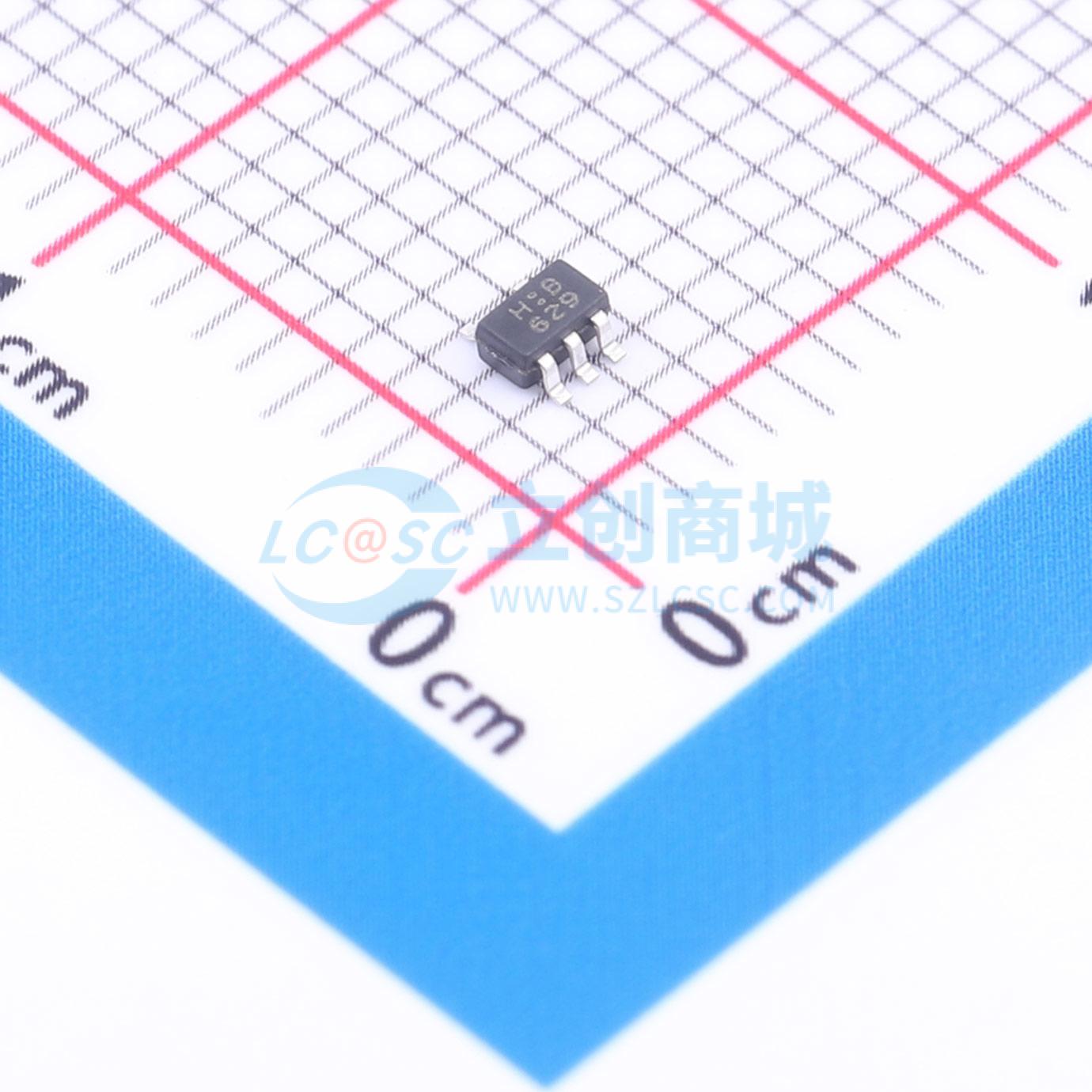

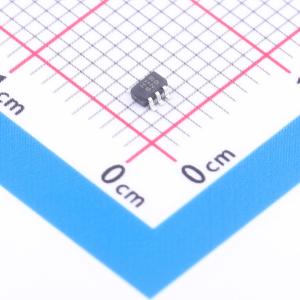

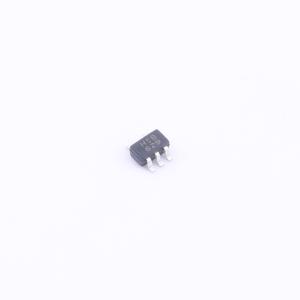

温馨提醒：图片仅供参考，商品以实物为准
TC7SH125FU-TP
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7SH125FU-TP
- 商品编号
- C54195014
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | TC7SH | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF | |
| 功能特性 | - |
商品概述
TC7SH125 是一款单总线缓冲门。该器件设计用于 Vcc 为 2 V 至 5.5 V 的操作，可由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 的环境中用作转换器。 TC7SH125 器件是具有三态输出的单行驱动器。当输出使能（OE）输入为高电平时，输出被禁用。该 CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时，具有高输出驱动能力。 TC7SH125 提供 SOT23 - 5 和 SOT353 封装。
商品特性
- 宽电源电压范围：2 V 至 5.5 V
- 在 Vcc = 3.3 V 时，最大传输延迟为 4.5 ns
- 低功耗，最大 ICC 为 10 μA
- 在 Vcc = 3.3 V 时，输出驱动电流为 ±24 mA
- 闩锁性能超过 JESD 78 一级标准的 100 mA
- ESD 保护超过 JESD 22 标准
- 人体模型静电放电保护 2000 V（A114 - A）
- 带电器件模型静电放电保护 1000 V（C101）
- 工作温度范围：-40°C 至 125°C
- 可用封装：SOT23 - 5 和 SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式 PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：LCD/数字和高清电视（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器 AC/DC 控制器
