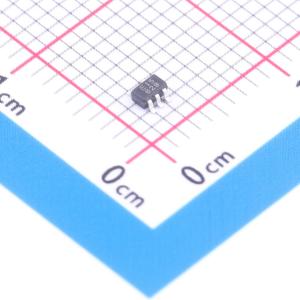

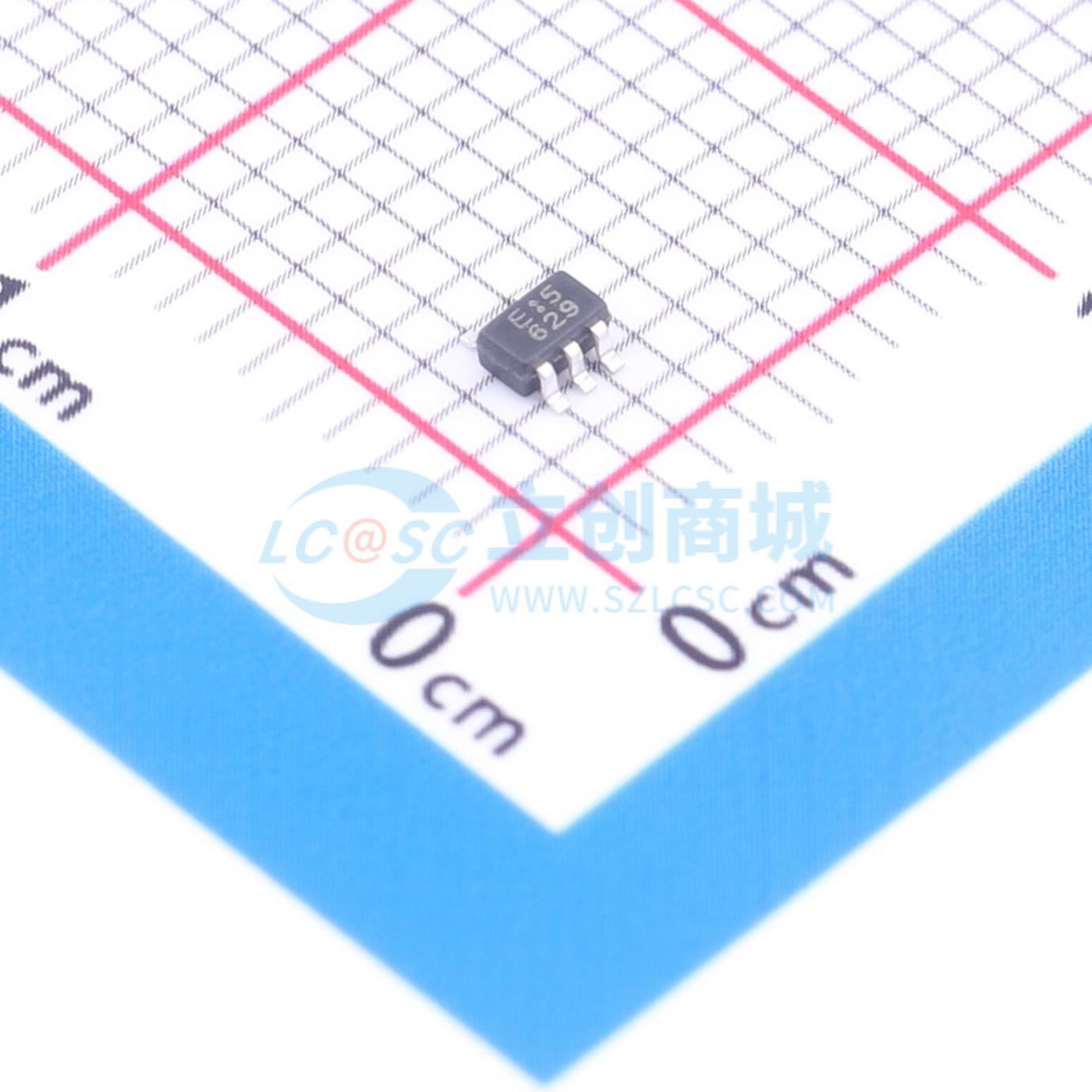

温馨提醒：图片仅供参考，商品以实物为准
TC7S04FU-TP
单反相器门，适用于混合电压环境，低功耗高输出驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TC7S04FU-TP
- 商品编号
- C54195000
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.4V；2.3V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 700ps@5V,15pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TC7S04是一款单反相器门电路。该器件设计用于Vcc为1.65 V至5.5 V的操作，可以由3.3 V或5 V器件驱动。此特性允许这些器件在混合3.3 V和5 V的环境中作为转换器使用。 TC7S04在正逻辑中执行布尔函数Y = A。 该CMOS器件在较宽的Vcc工作范围内，具有高输出驱动能力，同时保持低静态功耗。 TC7S04提供SOT23 - 5和SOT353封装。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- Vcc = 3.3 V时，最大传输延迟为3.3 ns
- 低功耗，最大lcc为10 μA
- Vcc = 3.3 V时，输出驱动电流为±24 mA
- 闩锁性能超过JESD 78 II类标准的100 mA
- ESD保护超过JESD 22标准
- 人体模型（A114 - A）2000 V
- 带电器件模型（C101）1000 V
- 工作温度范围：-40°C至125°C
- 可用封装：SOT23 - 5和SOT353
应用领域
- 主动降噪（ANC）
- 血压监测仪
- 嵌入式PC
- 固态硬盘（SSD）：客户端和企业级
- 电视：液晶/数字和高清电视（HDTV）
- 平板电脑：企业级
- 视频分析：服务器
- 无线耳机、键盘和鼠标
- 电源：电信/服务器AC/DC控制器
