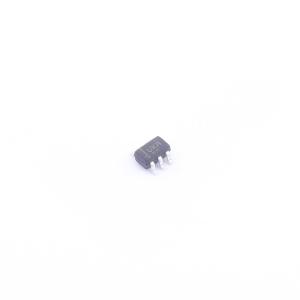

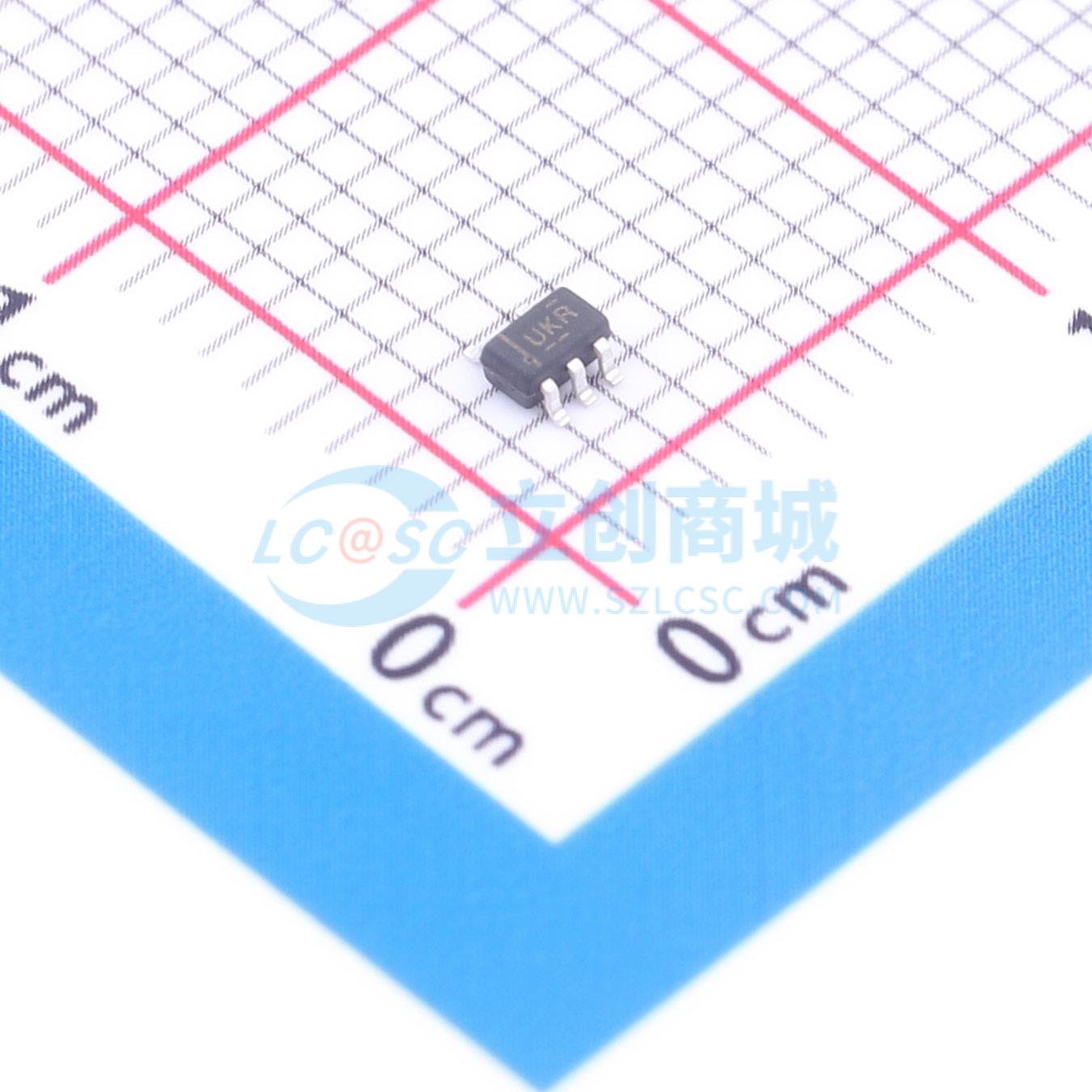

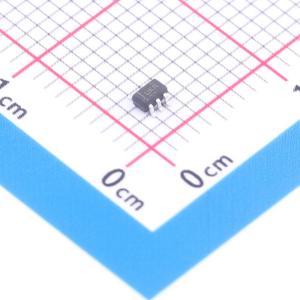

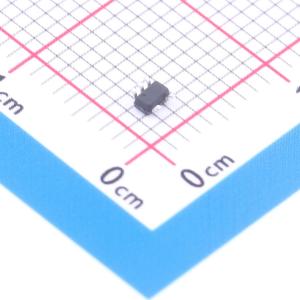

SN74AUC1G240DCKR-TP
带三态输出的反相缓冲器/线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUC1G240DCKR-TP
- 商品编号
- C54194995
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 3.1mA；3.1mA | |
| 输入高电平(VIH) | 1.6V | |
| 输入低电平(VIL) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.11V；1.9V；2.05V；1.32V | |
| 输出低电平(VOL) | 100mV；440mV；310mV；310mV；310mV | |
| 传播延迟(tpd) | 4.8ns@2.5V,30pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 输出类型 | 三态 |
商品概述
SN74AUC1G240DCKR - TP是一款具有三态输出的1位反相缓冲器/线路驱动器。该器件具有输出使能（OE）功能。OE为高电平时，输出呈高阻抗关断状态。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：0.8V ~ 2.7V
- 输入可承受高达2.7V的电压
- loFF支持部分掉电模式
- 低静态功耗；lcc = 0.5pA（最大值）
- ESD保护超过JESD 22标准：
- 2000V人体模型（A114 - A）
- 200V机器模型（A115 - A）
- 1000V带电器件模型（C101）
应用领域
- AV接收器
- 便携式音频扩展坞
- 蓝光播放器和家庭影院
- 嵌入式PC
- 个人数字助理（PDA）
- 电信/服务器电源：交流/直流电源，单控制器：模拟和数字
- 固态硬盘（SSD）：客户端和企业级
- 无线耳机、键盘和鼠标
