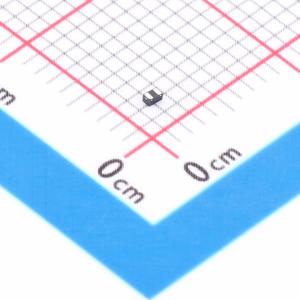

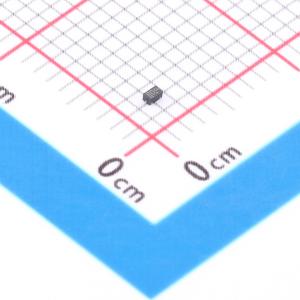

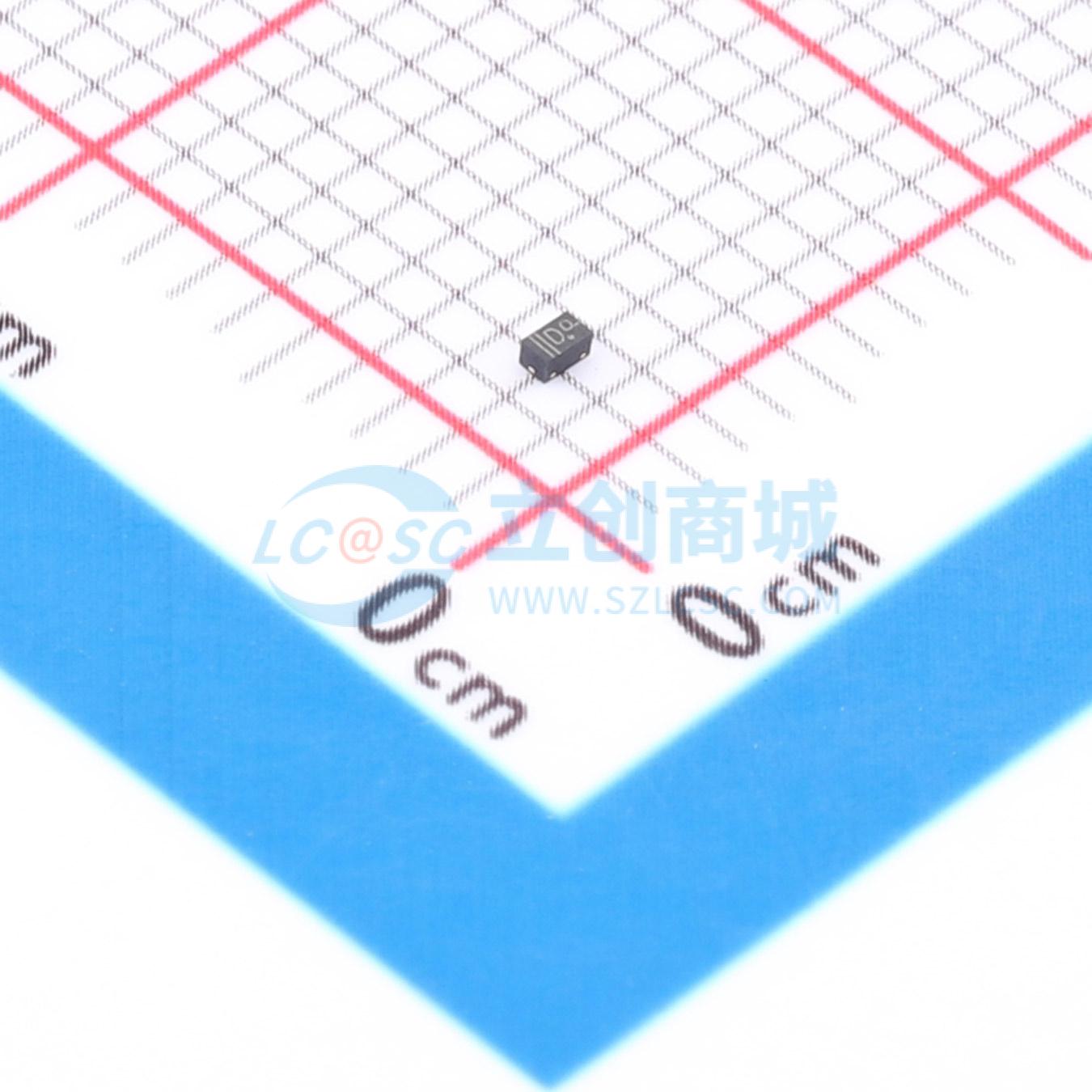

PESD5V5C1ULYL(TP)
低电容单线路单向瞬态电压抑制二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD5V5C1ULYL(TP)
- 商品编号
- C54194968
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.00987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超小封装：1.0×0.6×0.5mm
- 超低电容：典型值0.5pF
- 超低泄漏：纳安级别
- 低工作电压：5V
- 低钳位电压
- 2引脚无铅封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±20kV
- 接触放电：±18kV
- IEC 61000 - 4 - 5（雷电）4A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
