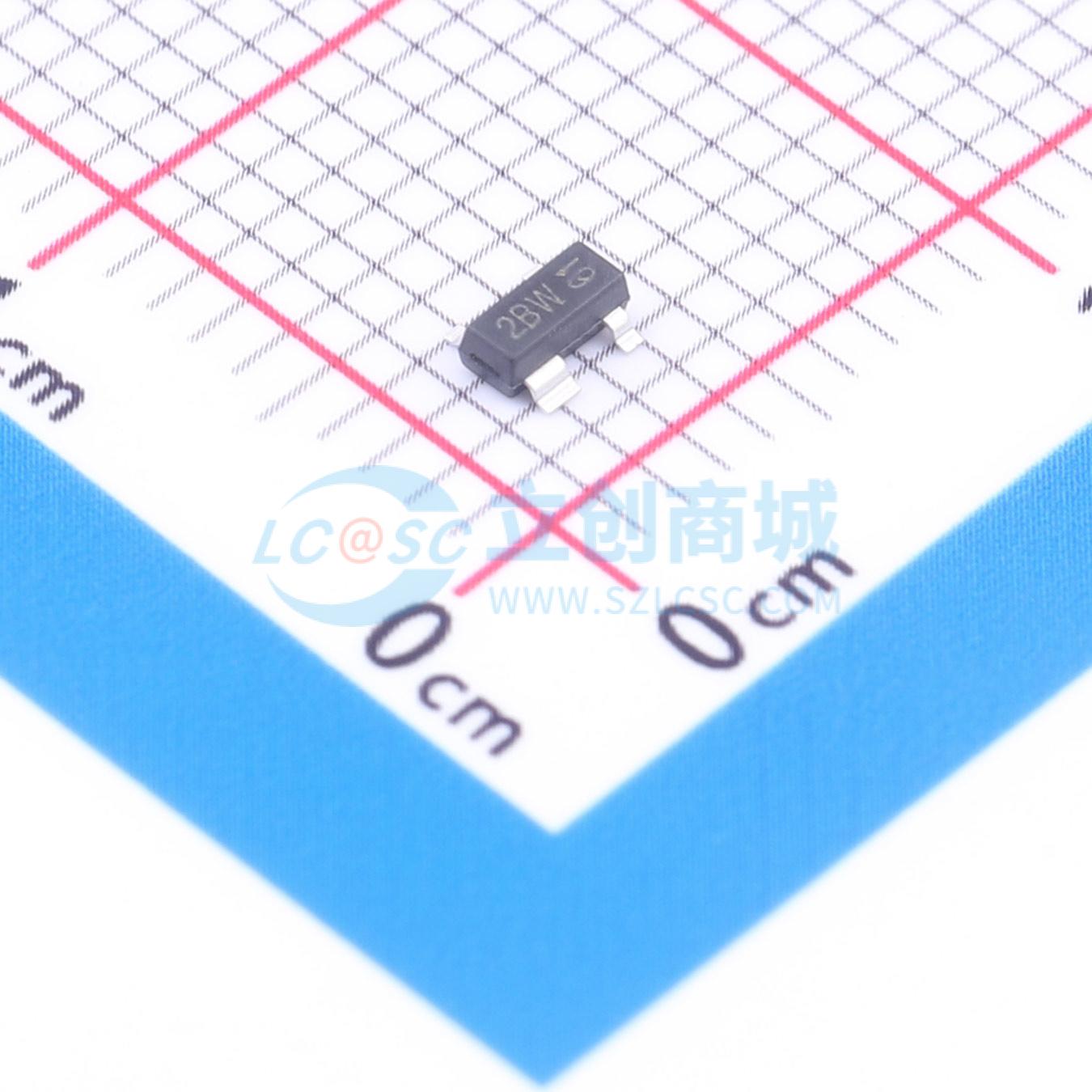

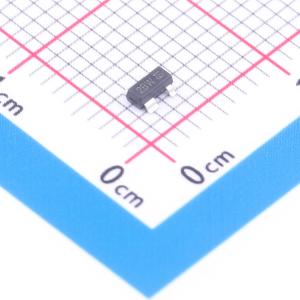

温馨提醒：图片仅供参考，商品以实物为准
PESD2ETH-XR(TP)
低电容TVS二极管阵列，超低泄漏，低钳位电压，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD2ETH-XR(TP)
- 商品编号
- C54194964
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.031633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品特性
- 超低泄漏：纳安级别
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±25kV
- 接触放电：±20kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）4A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
- 封装：SOT - 143
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- UL阻燃等级：94V - 0
- 湿度敏感度：符合J - STD - 020的3级
- 包装数量：3000片/7英寸卷带
应用领域
- USB 2.0电源和数据线
- 机顶盒和数字电视
- 数字视频接口（DV）
- 笔记本电脑
- SIM卡端口
- 10/100以太网
