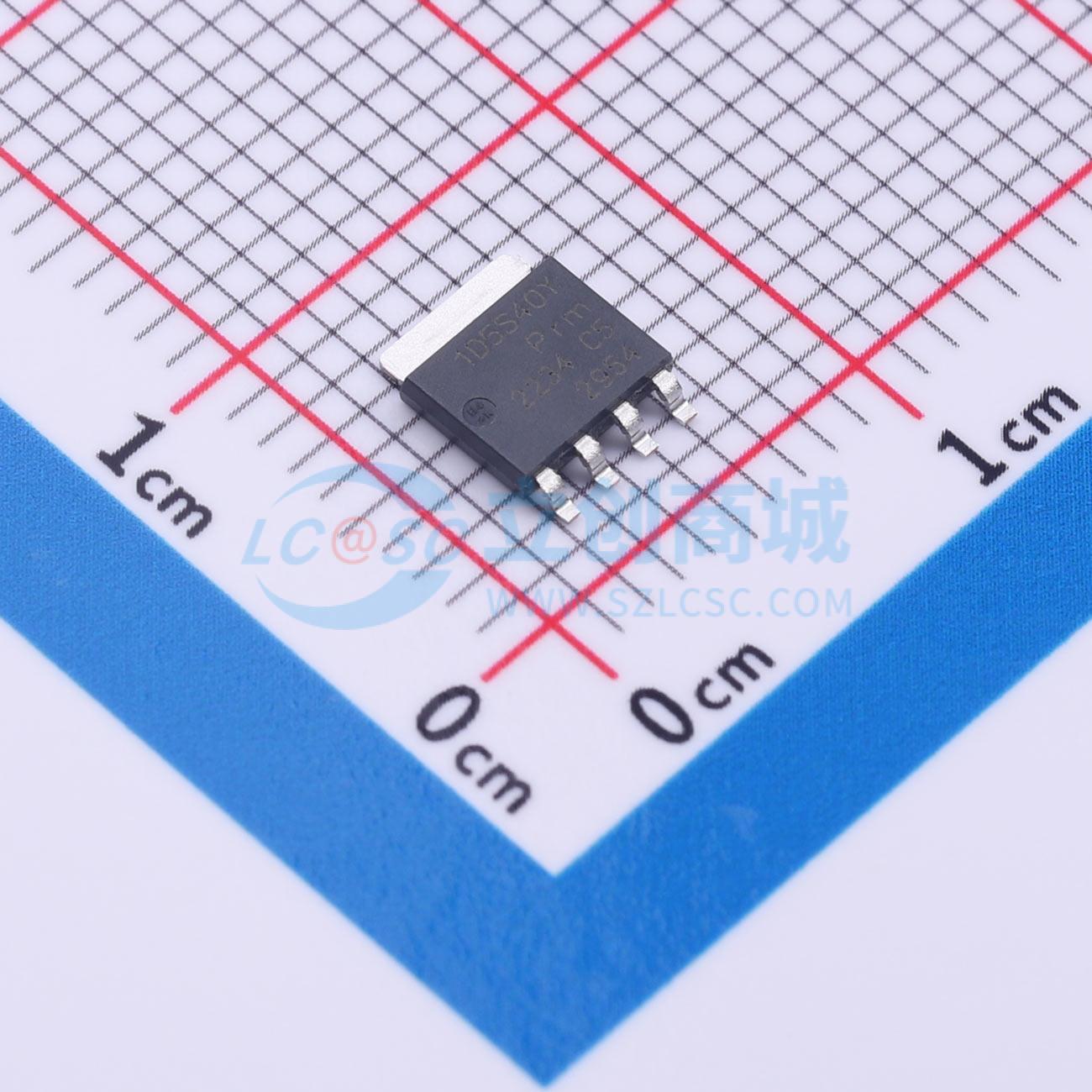

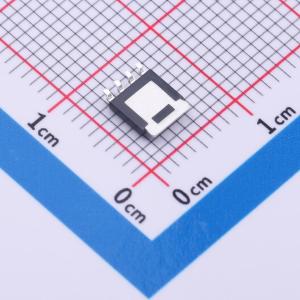

温馨提醒：图片仅供参考，商品以实物为准
PSMN1R5-40YSDX
1个N沟道 耐压:40V 电流:240A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN1R5-40YSDX
- 商品编号
- C553230
- 商品封装
- SOT-669
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 240A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 238W | |
| 阈值电压(Vgs(th)) | 3.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 99nC@10V | |
| 输入电容(Ciss) | 5.537nF | |
| 反向传输电容(Crss) | 233pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.421nF |
商品概述
采用先进的TrenchMOS超结技术，在175°C LFPAK56封装中集成的200A逻辑电平栅极驱动N沟道增强型MOSFET。该产品专为高性能功率开关应用而设计并通过认证。
商品特性
- 连续 ID(\max) 额定值为240 A
- 雪崩额定值,在 IAS = 190 A 下进行100%测试
- 强大的安全工作区(线性模式)额定值
- NextPower - S3技术实现“超快速开关与软体二极管恢复”
- 低 QRR、QG 和 QGD,有助于实现高系统效率和低电磁干扰设计
- 肖特基增强型体二极管,具有低 VSD、低 QRR、软恢复和低 IDSS 泄漏特性
- 高可靠性LFPAK(Power SO8)封装,采用铜夹和焊料芯片连接,工作温度可达175 °C
- 外露引脚可进行波峰焊,便于目视检查焊点且焊点质量高
- 低寄生电感和电阻
应用领域
-高性能同步整流-DC-DC转换器-高性能、高效率服务器电源-无刷直流电机控制-电池保护-负载开关和电子保险丝-浪涌管理、热插拔
