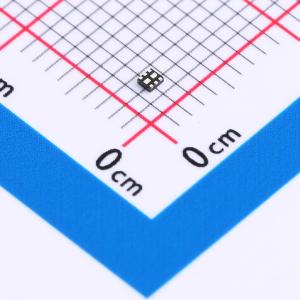

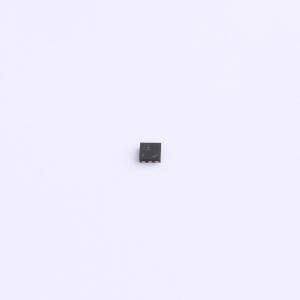

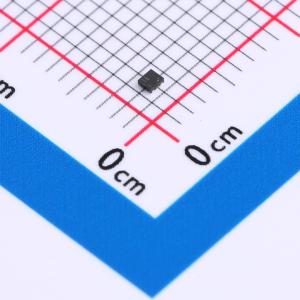

温馨提醒：图片仅供参考，商品以实物为准
NX7002BKXBZ
2个N沟道 耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双N沟道增强型场效应晶体管 (FET)，采用沟槽MOSFET技术，采用无引脚超小DFN1010B-6 (SOT1216) 表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- NX7002BKXBZ
- 商品编号
- C551613
- 商品封装
- DFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 260mA | |
| 导通电阻(RDS(on)) | 2.2Ω@10V | |
| 耗散功率(Pd) | 407mW | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1nC@10V | |
| 输入电容(Ciss) | 23.6pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 4.6pF |
商品概述
采用沟槽MOSFET技术的双N沟道增强型场效应晶体管（FET），采用无引脚超小型DFN1010B - 6（SOT1216）表面贴装器件（SMD）塑料封装。
商品特性
- 逻辑电平兼容
- 无引脚超小型超薄SMD塑料封装，尺寸为1.1 × 1.0 × 0.37 mm
- 沟槽MOSFET技术
- 静电放电（ESD）保护 >2 kV HBM
应用领域
- 继电器驱动器
- 高速线路驱动器
- 低端负载开关
- 开关电路
