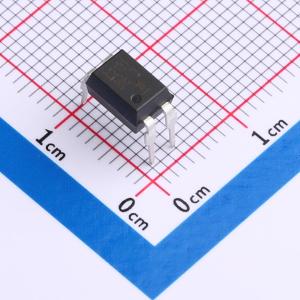

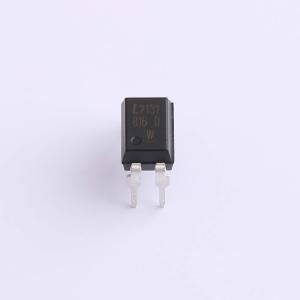

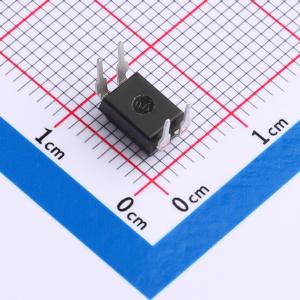

温馨提醒：图片仅供参考，商品以实物为准
LTV-816-D-CU
LTV-816-D-CU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比CTR: MIN 50%，在IF = 5mA，VCE = 5V时。 高输入-输出隔离电压 (Viso = 5,000Vrms)。 响应时间tr:TP 4μs，在VCE = 2V，Ic = 2mA，RL = 100Ω时。 双列直插式封装
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-816-D-CU
- 商品编号
- C5124515
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 (CTR)：在IF = 5mA，VCE = 5V时，最小值为50%
- 高输入输出隔离电压 (Viso = 5,000Vrms)
- 响应时间 (tr)：在VCE = 2V，Ic = 2mA，RL = 100Ω时，典型值为4μs
- 双列直插式封装：LTV-816-Cu为单通道类型
- 宽引脚间距封装：LTV-816M-Cu为单通道类型
- 表面贴装封装：LTV-816S-Cu为单通道类型
- 编带包装：LTV-816S-TA-Cu、LTV-816S-TA1-Cu、LTV-816S-TP-Cu为单通道类型
- 安全认证：UL 1577，证书编号E113898；CSA CA5A，证书编号1020087 (CA 91533-1)；FIMKO EN/IEC 60950-1，EN/IEC 60065，证书编号NCS/FI 24426 M3；NEMKO EN/IEC 60950-1，EN/IEC 60065，证书编号P08209622/A1；DEMKO EN/IEC 60950-1，EN/IEC 60065，证书编号314703-02；SEMKO EN/IEC 60950-1，EN/IEC 60065，证书编号1119078；VDE DIN EN60747-5-5，证书编号40015248；CQC GB8898-2011/GB4943-2011，证书编号CQC10001054420/CQC10001054421
- 符合RoHS标准：器件中使用的所有材料均符合欧盟RoHS指令 (No.2002/95/EC)
- ESD通过HBM 8000V/MM 2000V
- MSL等级1
- 铜基引线框架
