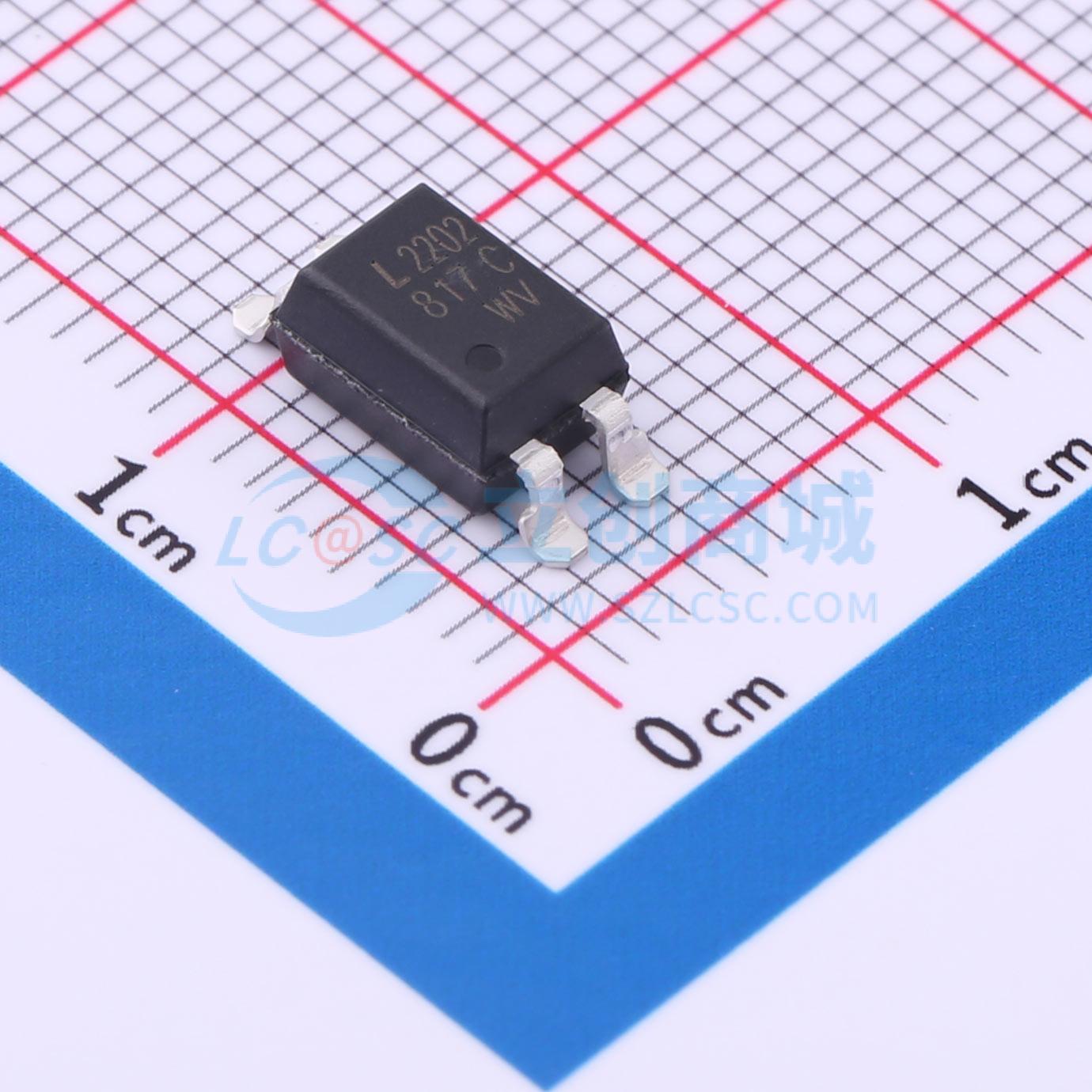

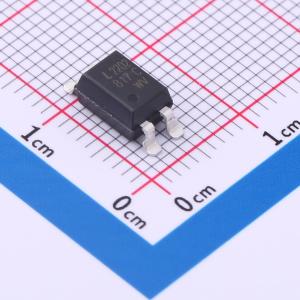

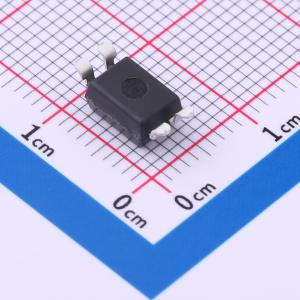

温馨提醒：图片仅供参考，商品以实物为准
LTV817S1TA1-V-C
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：在IF = 5mA、VCE = 5V时，最小值为50%。 高输入输出隔离电压（Viso = 5000Vrms）。 响应时间（tr）：在VCE = 2V、Ic = 2mA、RL = 100Ω时，典型值为4μs。 双列直插式封装。 宽引脚间距封装。 表面贴装封装。 卷带包装。 安全认证：UL / CSA / FIMKO / NEMKO / DEMKO / SEMKO / VDE认证。 符合RoHS标准
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV817S1TA1-V-C
- 商品编号
- C5124517
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR）：在IF = 5mA、VCE = 5V时，最小为50%
- 高输入输出隔离电压（Viso = 5,000Vrms）
- 响应时间（tr）：在VCE = 2V、Ic = 2mA、RL = 100Ω时，典型值为4μs
- 安全认证：UL / CSA / FIMKO / NEMKO / DEMKO / SEMKO / VDE批准（需要“V”订购选项）
- RoHS合规
