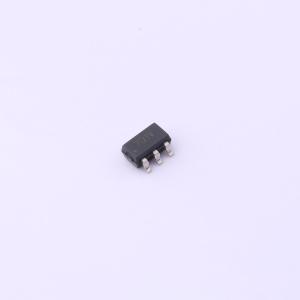

温馨提醒：图片仅供参考，商品以实物为准
iW1702-31B
iW1702-31B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW1702-31B
- 商品编号
- C5124537
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 79kHz | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
iW1702是一款高性能数字AC/DC电源控制器，适用于高功率峰值电流模式反激式转换器。该器件集成了可编程轻载运行模式，使电源设计师能够优化空载功耗和动态负载响应。它工作在准谐振模式，可在重载时实现高效率，减少外部元件数量，同时简化EMI设计并降低总体物料成本。 Dialog的PrimAccurateTM原边感应技术使iW1702无需副边反馈，同时实现出色的线性和负载调节。这种专有数字控制技术还无需环路补偿元件，同时在所有操作中保持稳定性。逐脉冲波形分析使环路响应比传统解决方案快得多，从而改善动态负载响应。内置功率限制功能可在通用离线应用中优化变压器设计，并允许宽输入电压范围。 Dialog的创新专有技术确保采用iW1702构建的电源既能实现最高的平均有源效率，又能实现低于75mW的空载功耗。有源启动电路可在9V、12V或更高输出电压下快速、平稳地启动到大电容负载，非常适合网络和显示器适配器应用。 iW1702提供全方位的故障保护电路，包括内部和外部过压保护（OVP）。外部OVP功能可监测输入电压或输出电压。-0x/0xB和-3x/3xB选项提供补充输出OVP，而-1x/1xB选项可在启动期间监测输入电压，以防止输入过压事件。
商品特性
- iW1702-0x/0xB和W1702-3x/3xB选项：外部补充输出过压保护，针对9V以上输出电压进行优化
- iW1702-1x/1xB选项：外部输入过压保护，支持5V以上输出电压
- 自适应控制软启动可在9V以上输出电压下快速、平稳地启动到大电容负载（从330μF到6000μF）
- 针对输出短路、输出过压和输出过流的内部单点故障保护
- 用户可配置的轻载运行模式，用于优化动态负载响应和空载功耗
- 在典型的12V、2A、24W紧凑型适配器/充电器中，230VAC时空载功耗低于75mW，动态负载响应快
- PrimAccurateTM原边反馈消除了光耦，简化了设计
应用领域
- 网络设备和显示器的电源适配器
- 通用AC/DC适配器（5 - 45W）
