iW657P-65-56BB

iW657P 是一种 USB 电力传输（USB PD）接口控制器，用于处理电源适配器和移动设备（MD）之间的通信。该控制器使移动设备能够改变 VBUS 电压从默认的5V和/或最大电流限制（例如3A），以实现更高的功率输出或更好的效率。iW657P 支持 USB PD 3.0，包括可编程电源（PPS）支持，并且向后兼容 USB PD 2.0。该设备还支持 Qualcomm Quick ChargeTM 4+ 技术。iW657P 使得可以使用先进的 USB Type-C 连接器技术，通过 CC1/CC2 引脚进行 MD 附着/分离检测以及对电子标记电缆（EMC）额定电流读取的 VCONN 支持。iW657P 还集成了高电流电荷泵电路，以驱动外部 NFET VBUS 断开开关。

iW657P 位于 AC/DC 电源的 secondary-side，并根据来自 MD 的请求与 primary-side 控制器协商电压和电流设置。iW657P 使用 Dialog 的专有 secondary-to-primary 数字通信技术，当与 Dialog 的 primary-side RapidCharge 控制器（如 iW1791 或 iW1799）配对时，iW657P 通过使用一个光耦合器将所有必要的快速充电信息传输到 primary-side，从而消除了在 primary-side 需要独立解码器的需求。这包括输出电压请求、输出电流限制、输出电压下冲、输出过压、故障和复位信号。iW657P 结合了 Dialog 经验证可靠的技术 DLNK 从 secondary-side 向 primary-side 通信，并内置了光耦合器 LED 驱动器，以最小化物料成本。

采用 iW657P 设计的电源是完全受保护的。通过 D+/D-/CC1/CC2 引脚上的过压保护，iW657P 有助于解决由于电缆连接器与插座之间连接不良或松动、USB 连接器污染或电缆磨损引起的软短路问题。此外，VBUS NFET 上的专有短路保护确保在输出短路情况下的安全操作，而 SD 引脚可以与外部 NTC 电阻一起使用，以防过温故障。iW657P 还集成了 secondary-side 电流检测电路，为电源适配器提供额外的过流保护。

• USB-IF PD 认证: USB PD 3.0 + Programmable Power Supply (PPS)
• 最大功率限制在 PPS 中以最小化电源适配器尺寸
• 集成 CC 发射器/接收器支持 BMC 通信
• 向后兼容 USB PD 2.0
• 支持 Qualcomm Quick Charge 4+ 技术
• 支持多达 7 个 Power Data Objects (PDOs)
• 支持宽输出电压范围从 3.3 到 21V
• 兼容 USB Type-C 规范 Rev 1.2，用于 MD 附着/分离检测和 VCONN 支持智能电缆
• 集成电荷泵支持单 NFET VBUS 开关
• 9 位 ADC 提供准确的电流（可选）和电压感应
• 专有 VBUS NFET 保护，防止 VBUS 开关因输出短路而损坏
• 专有的次级到初级数字通信消除了初级侧的离散解码器并简化了系统设计
• D+/D-/CC1/CC2 过压保护 (OVP) 解决输出电缆和连接器中的软短路问题
• 可选的次级侧电流感应电路提供额外的过载故障保护
• 使用外部 NTC 进行电源适配器温度感应
• 可编程快速放电从高电压 VBUS 水平到 5V 在 MD 拔出或请求时带有内置开关或外部开关
• 智能电路帮助实现 <20mW 系统无负载功率在 5V 稳态操作

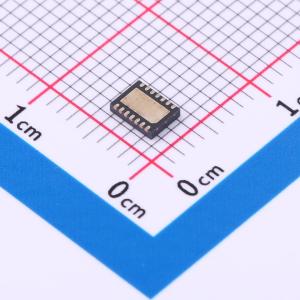

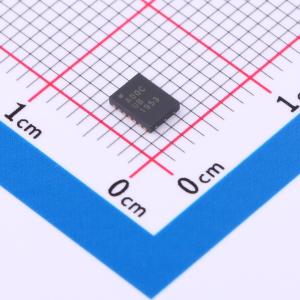

• 14 引脚 4x3mm TDFN 封装

• 智能手机、平板电脑和其他便携设备的快速充电AC/DC适配器
