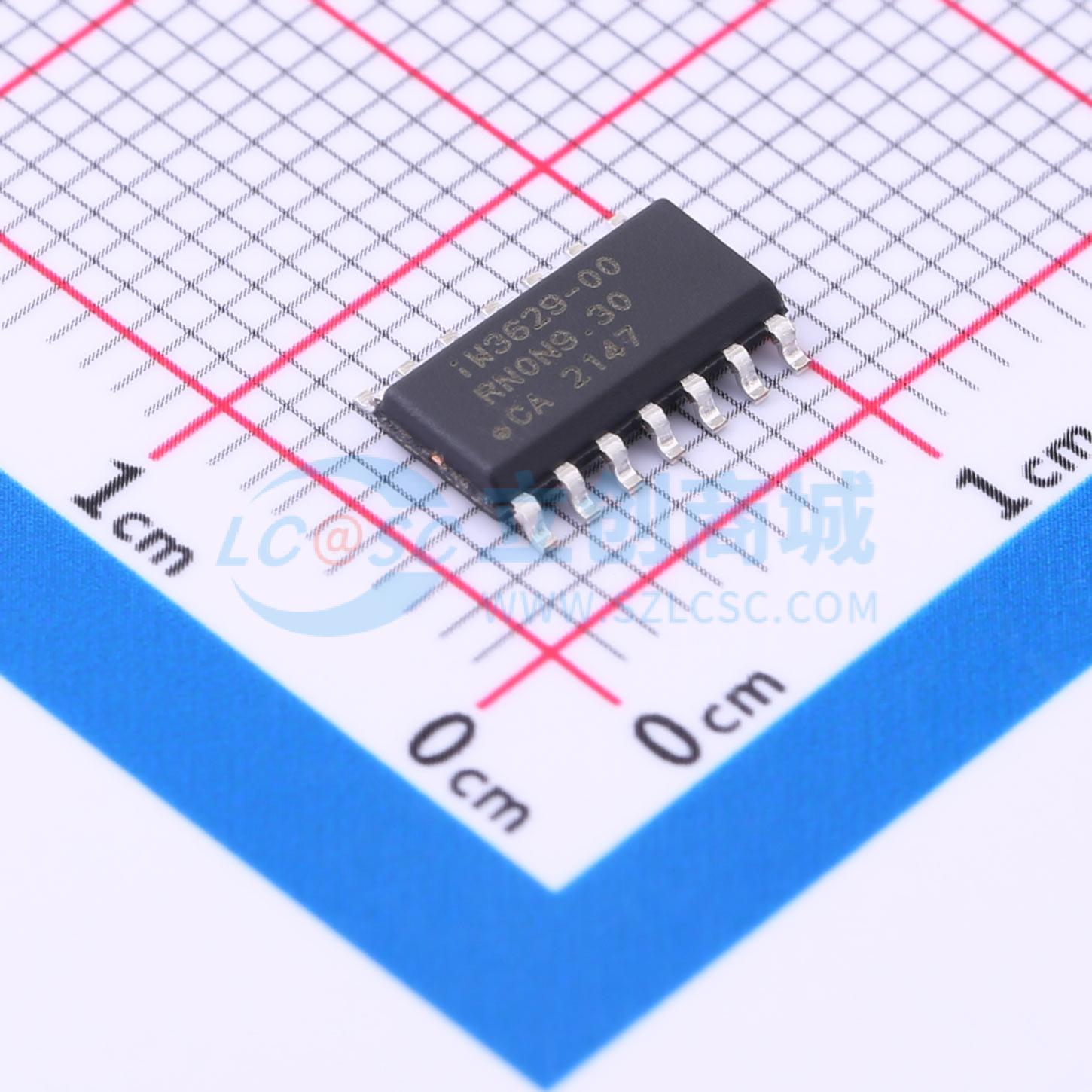

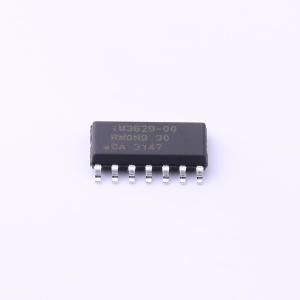

iW3629-00

iW3629是一款高性能的离线式AC/DC数字电源控制器，适用于功率高达120W及以上的LED照明设备。这种两级设计结合了高功率因数（PF > 0.95）、低总谐波失真（THD < 10%）和可忽略不计的工频纹波（<5%），使iW3629非常适合用于高功率非调光LED灯和照明设备。 两级设计方法使第一级升压转换器能够在校正功率因数的同时，将整流后的交流电压（90VAC至277VAC）转换为中间电压。然后，第二级反激式转换器为LED提供恒流调节。有源启动电路与升压和反激两级快速且平稳的软启动相结合，使得启动时间（从交流插头插入到达到设定LED电流的90%）小于半秒，并且功率因数稳定时间短。 iW3629以准谐振模式运行，以提供高效率，并采用Dialog公司的PrimAccurate先进初级侧感应技术，无需次级反馈组件即可实现出色的线性和负载调节。此外，通过使用Dialog公司的无闪烁技术，几乎可以消除输出端的所有闪烁。iW3629采用的数字控制算法可在所有工作条件下保持稳定，无需任何外部环路补偿组件，从而最大限度地降低了物料清单成本。

• 支持通用的90VAC - 277VAC输入电压范围，输出功率高达120W及以上
• 两级设计（升压和反激）：在整个输入电压范围和50% - 100%负载电流下，具有高PF（>0.95）和低THD（<10%）
• 100Hz/120Hz输出电流纹波低于5%
• 升压和反激两级均采用准谐振控制，以实现高效率
• 带有外部NTC的过温降额保护，可对降额启动温度进行编程
• 快速且平稳的升压启动方案，以实现短的功率因数稳定时间
• 快速的线路瞬态响应，确保在电容安全极限内使大容量电压过冲最小化
• 小尺寸设计：小尺寸输入大容量电容、小尺寸输出电容、小变压器

• 输出功率高达120W及以上的非调光LED灯和照明设备
