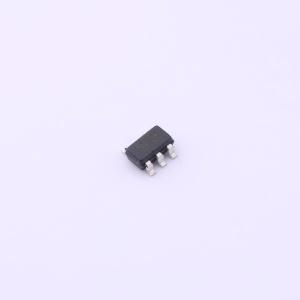

iW1706-00
低功耗离线数字绿色模式PWM控制器
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW1706-00
- 商品编号
- C5124541
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
参数完善中
商品概述
iW1706是一款高性能AC/DC电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件可直接驱动功率BJT，并以准谐振模式运行，在提供高效率的同时具备一系列关键的内置保护功能，同时减少了外部元件数量，简化了EMI设计并降低了总体物料成本。 iW1706具有独特的软启动方案，可在小电容负载和大电容负载下实现快速且平稳的启动。iW1706无需次级反馈电路，同时实现出色的线性和负载调节。它还无需环路补偿元件，同时在所有工作条件下保持稳定性。逐脉冲波形分析使环路响应比传统解决方案快得多，从而改善了动态负载响应。内置的功率限制功能可在通用离线应用中实现优化的变压器设计，并允许宽输入电压范围。 Dialog的创新专有技术确保使用iW1706构建的电源既能实现最高平均效率，又能在宽范围电容负载下实现快速且平稳的启动，非常适合网络电源适配器应用。
商品特性
- 初级侧反馈消除了光耦合器并简化了设计
- 自适应控制软启动可在宽范围电容负载（从330μF到6000μF）下实现快速平稳启动
- 非常严格的恒压调节
- EZ-EMI设计提高了可制造性
- 本质上低共模噪声
- 优化的72kHz最大PWM开关频率实现最佳尺寸和效率
- 自适应多模式PWM/PFM控制提高了效率
- 准谐振操作实现最高整体效率
- 直接驱动低成本BJT开关
- 动态基极电流控制
- 无需外部补偿元件
- 充分满足EPA 2.0能效规范
- 内置短路保护和输出过压保护
- 内置电流检测电阻短路保护
- 恒流控制实现输出电流限制和过载保护
- 在整个工作范围内无 audible noise
应用领域
- 用于ADSL、无线接入点、路由器的网络电源适配器。
