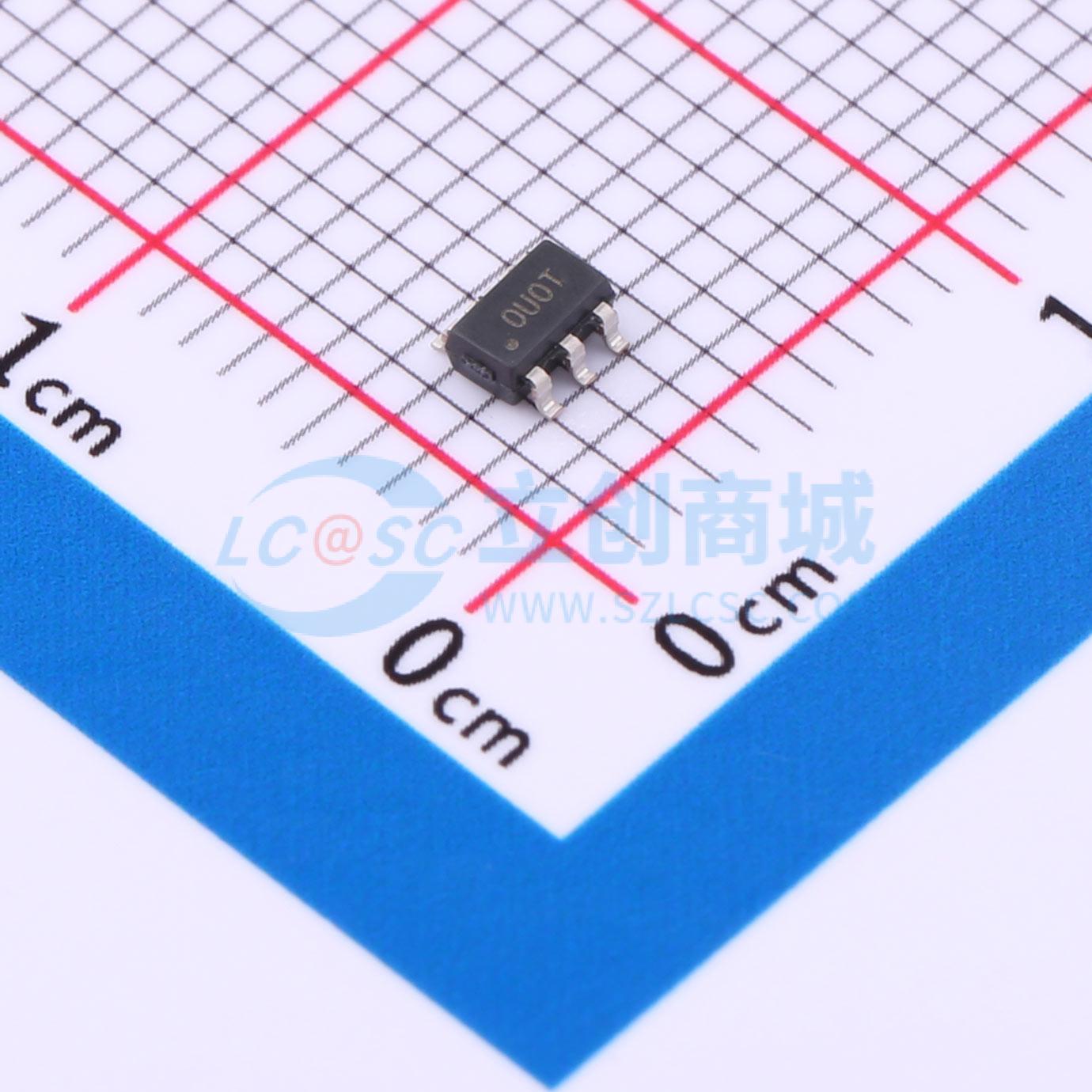

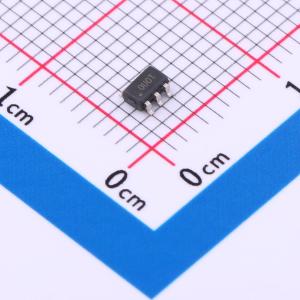

温馨提醒：图片仅供参考，商品以实物为准
IW676-30C
数字同步整流控制器，适用于宽范围输出，可选有源电压定位控制
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW676-30C
- 商品编号
- C5124539
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
参数完善中
商品概述
iW676是一款先进的同步整流器（SR）控制器，集成了用于不连续模式反激式转换器的MOSFET驱动器。该器件与外部功率MOSFET配合使用，以取代反激式转换器次级侧的主整流二极管，通过降低次级侧的传导损耗来提高效率。iW676通过监测同步MOSFET两端的电压来确定何时切换FET，采用无损检测技术，进一步提高了效率。Dialog的数字自适应关断控制技术可将关断死区时间降至最低，无需在传统同步整流器中通常与同步MOSFET并联使用的额外肖特基二极管。 iW676能够在所有条件下工作于高达25V和低至3V的输出电压，以适应各种电源。它可以检测高达100V的漏极电压，在输出电压高达12V的多级输出电压应用中无需外部钳位电路。独特的内部稳压器电路使iW676能够在电源输出端以非常低的电压工作，使该器件在低至3V以下的直接充电应用中达到最佳性能。 iW676 - 3X/3XC集成了Dialog独特的有源电压定位（AVP）控制功能，可实现快速动态负载响应和极低的空载功耗（非快速充电应用），且无需增加封装尺寸或引脚数量。
商品特性
- 在多级输出电压和电流应用中支持3V至25V的系统输出电压
- 集成脉冲线性稳压器（PLR），可在所有负载条件下实现低至3V的高效SR操作，在恒流（CC）模式条件下可低至2.4V
- 支持低至3V以下的直接充电
- VIN引脚工作电压范围宽，最高可达25V
- 可检测高达100V的高压漏极电压，无需额外的外部钳位电路
- 采用6引脚SOT23封装
- 数字自适应关断控制可将死区时间降至最低，并无需并联肖特基二极管
- 采用无损MOSFET VDS检测进行SR时序控制
- 优化的5V MOSFET栅极驱动器
- 智能低功耗管理实现超低空载工作电流
- 内置有源电压定位（AVP）功能，可快速检测系统输出电压瞬变，无需额外引脚或外部组件。（iW676 - 3X/3XC选项）
应用领域
- 用于媒体平板电脑和智能手机的紧凑型AC/DC适配器/充电器
