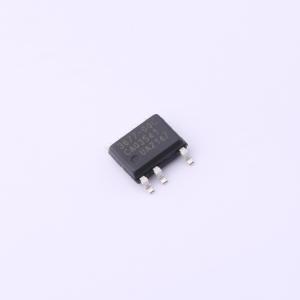

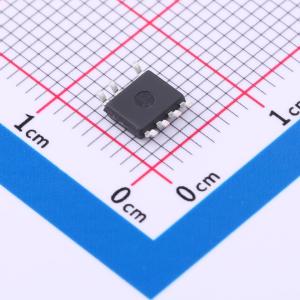

IW3677-00C

iW3677 是一款具有功率因数校正 (PFC) 功能的单级高性能 AC/DC 原边反馈 PWM 控制器。支持高达 90W 输出功率，针对反激和升降压拓扑。该 IC 集成了高压启动电路，可以减少 BOM 数量、简化设计并提高整体可靠性。 iW3677 支持不同类型的负载，包括恒定功率 (CP) 负载，例如次级 DC/DC 转换器。 iW3677 采用 PrimAccurate 技术，在各种 AC 电压和负载条件下提供精确的恒压 (CV) 和恒流 (CC) 控制。该器件采用数字控制，因此无需外部环路补偿，同时可在所有工作条件下保持环路稳定。凭借专利的 PF-Boost 技术，在整个 AC 电压范围内，当负载为 50% 或更大时，iW3677 的功率因数 (PF) 大于 0.9，总谐波失真 (THD) 低于 20%。 在 CV 模式下，iW3677 可以实现低于 150mW 的待机功耗，同时保持出色的负载瞬态响应。此外，在负载瞬态或启动期间没有可听噪声，而大多数 PFC CV 控制器通常不具备这一优势。iW3677 集成高压启动电路和具有快速启机控制功能，启动时间不足 0.25s。 iW3677 还具有各种保护功能，如输出过压、输出短路、AC 过压、AC 欠压、电流检测电阻短路、过流及过温保护。这样可确保出色的系统可靠性。

• 集成高压启动电路
• AC 输入电压范围：90VAC~305VAC
• 采用微型 SOIC - 7 封装，支持高达 90W 的输出功率
• CV 模式 AC 输入电压和负载调节 < ±3%
• CC 模式 AC 输入电压和负载调节 < ±5%
• 在整个 AC 电压范围内，当负载大于 50% 时，PF > 0.9，THD < 20%
• 快速启动时间 < 0.25s
• 待机功耗 < 150mW（230VAC 输入电压，小于或等于 90W）
• 在各种 AC 电压和负载条件下，以及负载瞬态或启动期间，可听噪声均为零
• 宽工作电源电压 (VVCC) 范围：8.0V 至 20V
• 全面的保护功能
  • 输出过压保护
  • 输出短路保护
  • AC 过压保护
  • AC 欠压保护
  • 逐开关周期峰值电流限制
  • 电流检测电阻短路保护
  • 过温保护

• 两级或单级 LED 照明驱动器
• 需要功率因数的 AC - DC 适配器
• 电视、显示器电源
