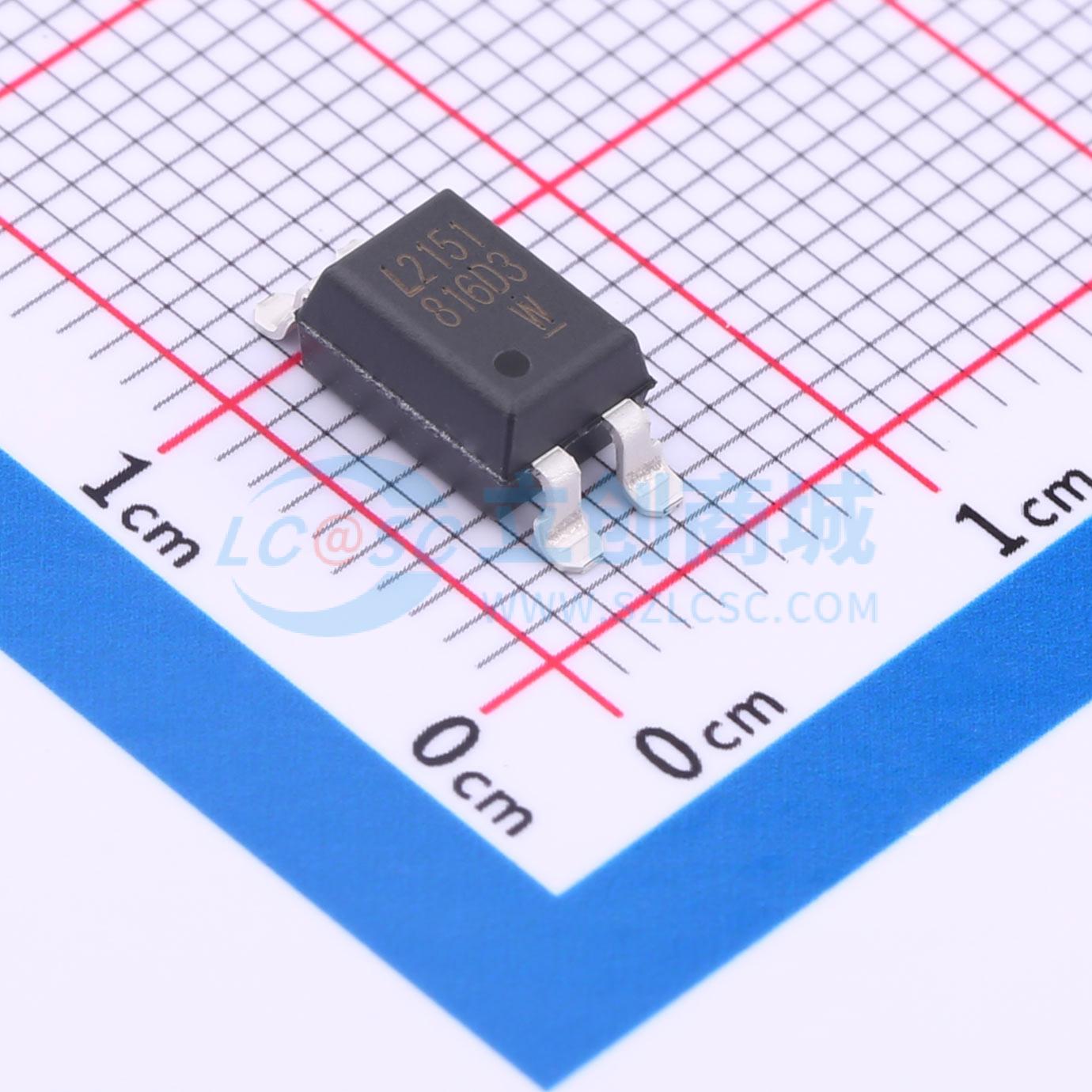

温馨提醒：图片仅供参考，商品以实物为准

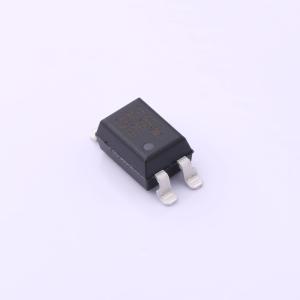

LTV816STP-D3-TXCU
光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比 1 (CTR 1)：在 IF = 2mA、VCE = 9V、Ta = 25℃ 时为 200% 至 500%。 电流传输比 2 (CTR 2)：在 IF = 5mA、VCE = 5V、Ta = 25℃ 时为 300% 至 450%。 高输入-输出隔离电压 (Viso = 5,000Vrms)。 响应时间 (tr)：典型值 4μs，条件为 VCE = 2V、IC = 2mA、RL = 100Ω。应用：要求高密度安装的混合基板。 可编程控制器
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV816STP-D3-TXCU
- 商品编号
- C5124522
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@1mA,1mA | |
| 上升时间(tr) | 12us | |
| 下降时间 | 12us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 500% | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 1 (CTR 1)：200 至 500%，IF = 2mA，VCE = 9V，Ta = 25℃
- 电流传输比 2 (CTR 2)：300 至 450%，IF = 5mA，VCE = 5V，Ta = 25℃
- 高输入 - 输出隔离电压 (Viso = 5,000Vrms)
- 响应时间 (tr：典型值 4μs，VCE = 2V，IC = 2mA，RL = 100Ω)
- 双列直插封装：LTV816 - CU：单通道类型
- 宽引脚间距封装：LTV816M - CU：单通道类型
- 表面贴装封装：LTV816S - CU：单通道类型
- 卷带包装：LTV816STA - CU：单通道类型；LTV816STA1 - CU：单通道类型；LTV816STP - CU：单通道类型
- 安全认证：UL1577、VDE DIN EN60747 - 5 - 5 (VDE 0884 - 6)、CSA CASA、CQC GB4943.1 - 2011/GB8898 - 2011（满足海拔高达 5000m）、北欧安全认证 (FIMKO/NEMKO/SEMKO/DEMKO)、BSI
- RoHS 合规：器件中使用的所有材料均遵循欧盟 RoHS 指令 (No.2002/95/EC)
- ESD 通过 HBM 8000V/MM2000V
- MSL 等级 1
- 铜基引线框架
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
