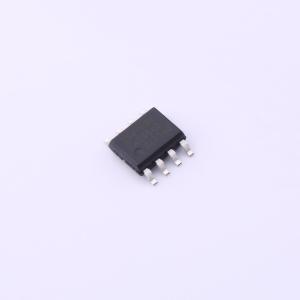

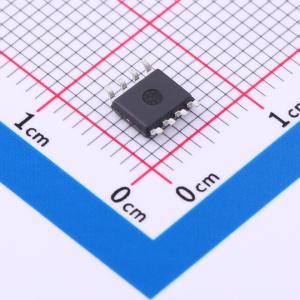

温馨提醒：图片仅供参考，商品以实物为准
iW350-00B
SSL 模拟 (0-10V)、PWM 和电阻调光接口控制器，具备光耦延迟消除功能
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW350-00B
- 商品编号
- C5124536
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 15V~60V | |
| 开关频率 | 100Hz~5kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | - | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品特性
- 15V 至 60V 工作电压
- 三合一调光接口
- 0-10V PWM 调光
- 0-10V 线性调光
- 单电阻调光
- 调光类型 - 自动检测
- PWM 或 DC 输入调光信号
- 0% 至 100% PWM 输出
- 1% PWM 占空比容差
- 通过外部电容器选择频率范围
- 独特的占空比驱动以考虑非线性光耦延迟
- SOIC-8 封装
- 外部电阻配置
- 可编程最大调光电压：8.5V、9V、9.5V 和 10V
- 可编程最小占空比：1%、3%、5% 和 10%
- 可编程关断阈值：0.5V、0.6V、0.7V 和 0.8V
- 可编程 PWM 输出频率范围：100Hz 至 5kHz
- 集成电流源用于驱动 0-10V 调光器
- 低功耗关断模式
- 集成光耦驱动器用于隔离应用
应用领域
- 0-10V LED调光应用
- 三合一LED驱动接口芯片（0-10V线性、0-10V PWM和R调光）调光LED驱动应用
