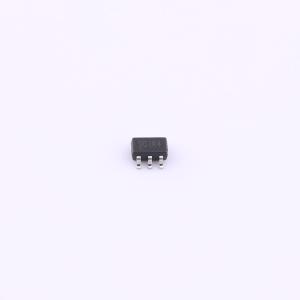

温馨提醒：图片仅供参考，商品以实物为准
LT199G1AXC6/R6
零漂检流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向零漂移电流检测放大器可在 -0.3V 至 18V 的共模电压下检测分流器两端的压降，与电源电压无关。单向操作允许测量通过电阻分流器的单向电流，双向操作允许测量双向电流。零漂移架构的低失调可实现分流器两端最大压降低至 10mV 满量程的电流检测。该放大器由 +2.5V 至 +18V 单电源供电，最大电源电流为 300μA。工作温度范围为 -40℃ 至 +105℃，提供 SC70-6L 和 TQFN-10L 封装。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LT199G1AXC6/R6
- 商品编号
- C5124526
- 商品封装
- SC-70-6L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~18V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 25uA | |
| 输入失调电压(Vos) | 50uV | |
| 工作温度 | -40℃~+105℃ | |
| 差分电压 | -18V~+18V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 20V | |
| 单电源 | 2.5V~18V | |
| 静态电流(Iq) | 100uA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 20nA | |
| 压摆率(SR) | 0.65V/us | |
| 共模抑制比(CMRR) | 102dB | |
| 噪声密度(eN) | 25nV/√Hz |
商品概述
LT199GxA系列双向零漂移电流检测放大器能够在-0.3V至18V的共模电压下检测分流器上的压降，且与电源电压无关。单向工作模式允许LT199GxA系列测量通过电阻分流器的单向电流，而双向工作模式则允许该器件测量通过电阻分流器的双向电流。零漂移架构的低失调特性使得电流检测时，分流器上的最大压降低至满量程10mV。 LT199GxA系列采用+2.5V至+18V单电源供电，最大电源电流为300μA。该器件的工作温度范围为-40℃至+105℃，提供SC70 - 6L和TQFN - 10L封装。
商品特性
- 宽共模范围：-0.3V至18V
- 最大300μV失调电压（LT199G2A/G3A）
- 支持满量程10mV的分流压降
- 最大±1%增益误差
- 最大1μV/℃失调漂移
- 最大15ppm/℃增益漂移
应用领域
- 电源管理
- 电池充电器
- 电子烟
- 智能手机和平板电脑
- 笔记本电脑
- 电信设备
- 焊接设备
