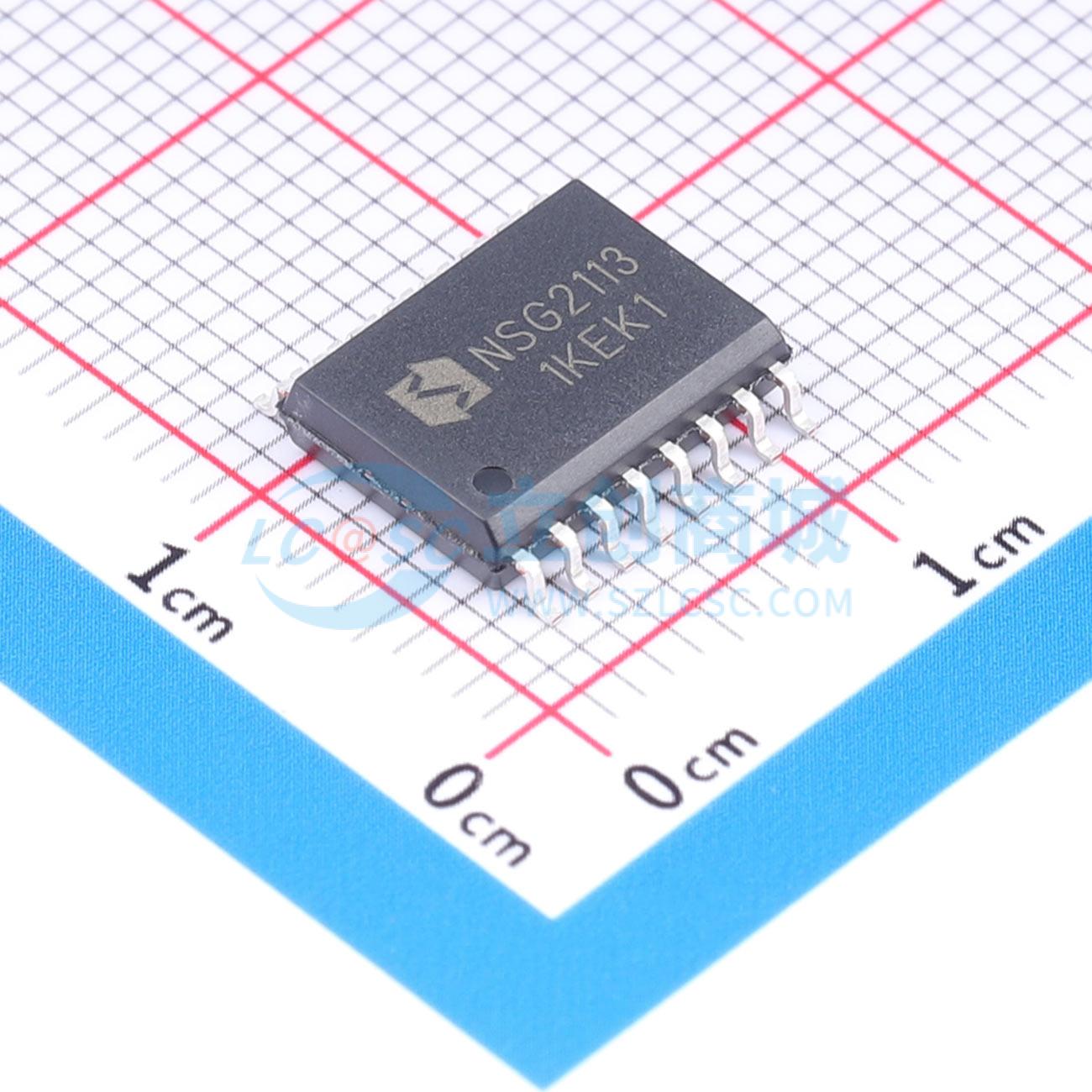

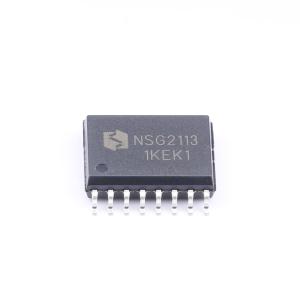

NSG2113实物图
  • NSG2113商品缩略图
  • NSG2113商品缩略图
  • NSG2113商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG2113

高压高速半桥式功率MOSFET/IGBT驱动芯片,采用高低压兼容工艺,具有独立高低侧传输通道,逻辑输入电平兼容CMOS或LSTTL逻辑输出电平

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
NSG2113
商品编号
C53436216
商品封装
SOP-16​
包装方式
编带
商品毛重
1.1克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET、IGBT
驱动通道数2
灌电流(IOL)4A
拉电流(IOH)4A
属性参数值
工作电压10V~20V
上升时间(tr)25ns
下降时间(tf)17ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
静态电流(Iq)15uA

商品概述

NSG2113是一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺,使高、低侧栅驱动电路可单芯片集成。它具有独立的高、低侧传输通道,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出具有大电流脉冲能力,浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达700V。NSG2113内部集成高低侧shutdown逻辑,可用于故障条件下的通断关断。该芯片采用宽体SOP16(W)封装,可在 -40℃ ~ 125℃ 温度范围内工作。

商品特性

  • 自举工作的浮动通道
  • 最高工作电压可达700V
  • 兼容3.3V、5V和15V输入逻辑
  • dVS/dt耐受能力可达±50 V/nsec
  • VS负偏压能力达 -9V
  • 栅极驱动电压范围10V - 20V
  • 宽温度范围 -40 ~ 125℃
  • 集成欠压锁定功能
  • 周期性边缘触发关断逻辑
  • 输入输出同相位
  • 逻辑和电源地±5V偏移
  • 芯片开通关断延时特性:Ton/Toff = 130ns/130ns,高低侧延时匹配
  • 驱动电流能力:拉电流/灌电流 = 4.0A/4.0A
  • 高、低侧欠压锁定电路:欠压锁定正向阈值8.9V,欠压锁定负向阈值8.2V
  • 符合RoSH标准,SOP16 (W)封装

应用领域

  • 通用逆变器
  • 交流和直流电源中的半桥和全桥转换器
  • 用于服务器、电信、IT和工业基础设施的高密度开关电源
  • 太阳能逆变器、电机驱动器和UPS
