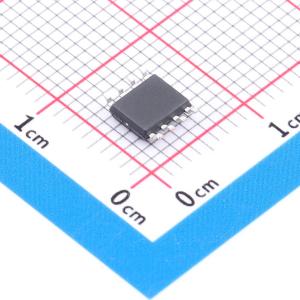

温馨提醒：图片仅供参考，商品以实物为准
NSG2023
高压高速功率MOSFET高低侧驱动芯片，具有独立输出通道，兼容多种输入逻辑，集成自举二极管，简化外围电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG2023
- 商品编号
- C53436223
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
参数完善中
商品概述
NSG2023是一款高压、高速功率MOSFET高低侧驱动芯片，具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺，使高、低侧栅驱动电路可单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。集成有自举二极管，用于对高侧充电，简化了芯片外围电路。浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达250V。采用SOP8封装，可在 -40℃ ~ 125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为 +250V
- 兼容3.3V、5V和15V输入逻辑
- dVS/dt耐受能力可达 ±50V/ns
- Vs负偏压能力达 -9V
- 栅极驱动电压从10V到20V
- 防直通死区逻辑
- 死区时间设定250ns
- 芯片传输延时特性：开通/关断传输延时Ton/Toff = 150ns/150ns，延迟匹配时间50ns
- 宽温度范围 -40°C ~ 125°C
- 输出级拉电流/灌电流能力4A/4A
- 集成自举二极管
- 符合RoHS标准SOP8 (S)
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动
