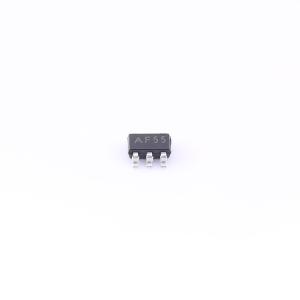

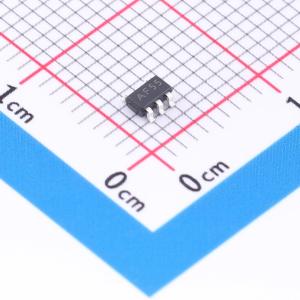

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G17GV,125-JSM
单缓冲施密特触发器，具备CMOS低功耗特性，可在3.3V和5V混合环境使用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G17GV,125-JSM
- 商品编号
- C53436287
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 15ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器；TTL兼容CMOS | |
| 输出类型 | - |
商品概述
74LVC1G17 提供带施密特触发器输入的缓冲功能，能够将缓慢变化的输入信号转换为清晰明确的输出。输入可由 3.3V 或 5V 器件驱动，此特性允许该器件在 3.3V 和 5V 混合环境中使用。封装形式为 SOT - 23 - 5。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- ±24mA 输出驱动（VCC = 3.0V）
- CMOS 低功耗
- 与 TTL 电平直接接口
- 上升和下降时间无限制
- 输入可接受高达 5V 的电压
- 工作温度范围：-40°C ~ +125°C
- 封装信息：SOT - 23 - 5/SOT - 353/XSON6
