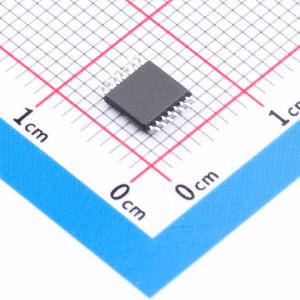

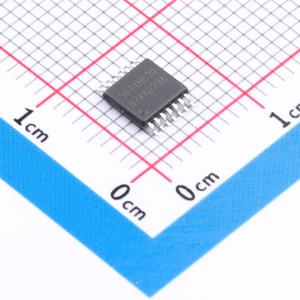

温馨提醒：图片仅供参考，商品以实物为准
74HC00PW,118-JSM
4路2输入与非门，输入内置钳位二极管，有CMOS和TTL两种输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：与非门 通道数：4 工作电压：2V~6V 静态电流(Iq)：2uA 传播延迟(tpd)：7ns@6V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74HC00PW,118-JSM
- 商品编号
- C53436289
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1469克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.2V；3.2V；2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；2.1V；2.8V | |
| 输出高电平(VOH) | 4.32V；2V；6V；5.81V；4.5V | |
| 输出低电平(VOL) | 160mV；0V；150mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 7ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74HC/HCT00是4路2输入与非门。输入内置钳位二极管，可使用限流电阻将输入接口连接到超过ΔVCC的电压。
商品特性
- 输入电平：74HC00为CMOS电平，74HCT00为TTL电平
- 工作环境温度范围：-40°C ~ +125°C
