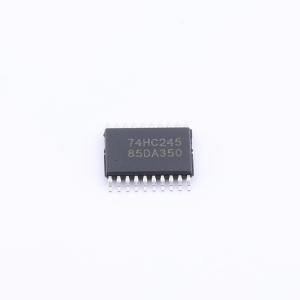

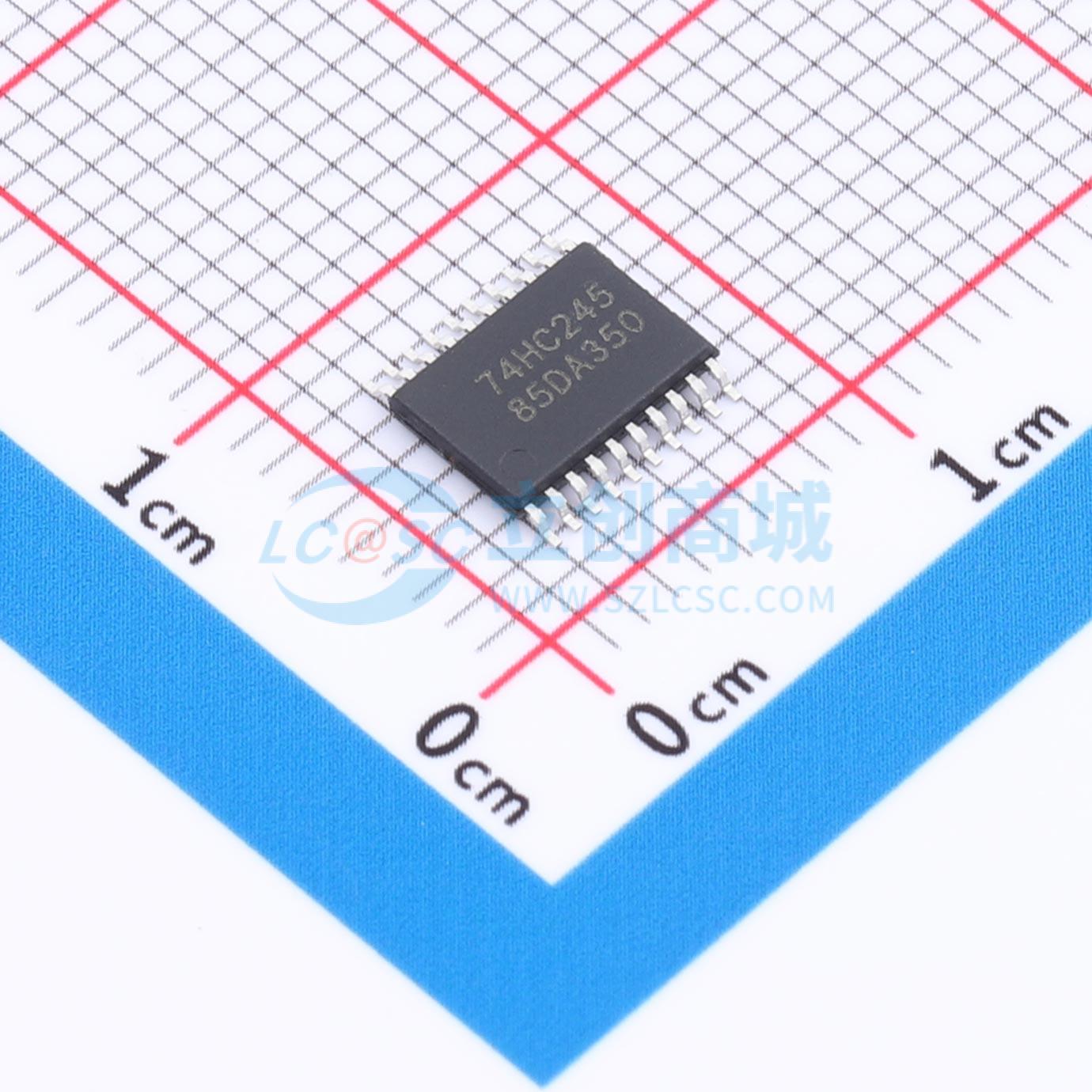

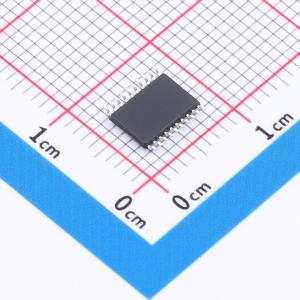

74HC245PW,118-JSM
带三态控制的8路总线收发器，输入内置钳位二极管，有CMOS和TTL两种输入电平，八路双向总线接口，同相三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：2V~6V 元件数：1 每个元件位数：8 灌电流(IOL)：7.8mA 拉电流(IOH)：7.8mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74HC245PW,118-JSM
- 商品编号
- C53436307
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | - | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 9ns@4.5V,15pF |
商品概述
74HC/HCT245是一款带三态控制的8路总线收发器电路。该电路具有一个输出使能端口OE以及用于控制发送/接收的方向选择端口DIR。当OE为高电平时，输出为高阻抗关闭状态。输入内置钳位二极管，这样可以使用限流电阻将输入接口连接到超过Vcc的电压。
商品特性
- 输入电平：74HC245为CMOS电平，74HCT245为TTL电平
- 八路双向总线接口
- 同相三态输出
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP20/SOP20/TSSOP20/DHVQFN20/QFN20
