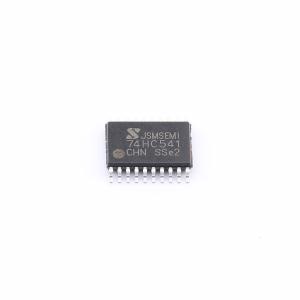

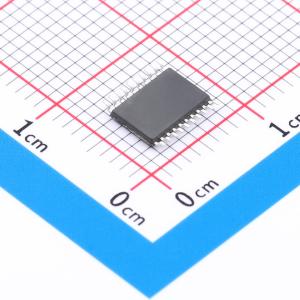

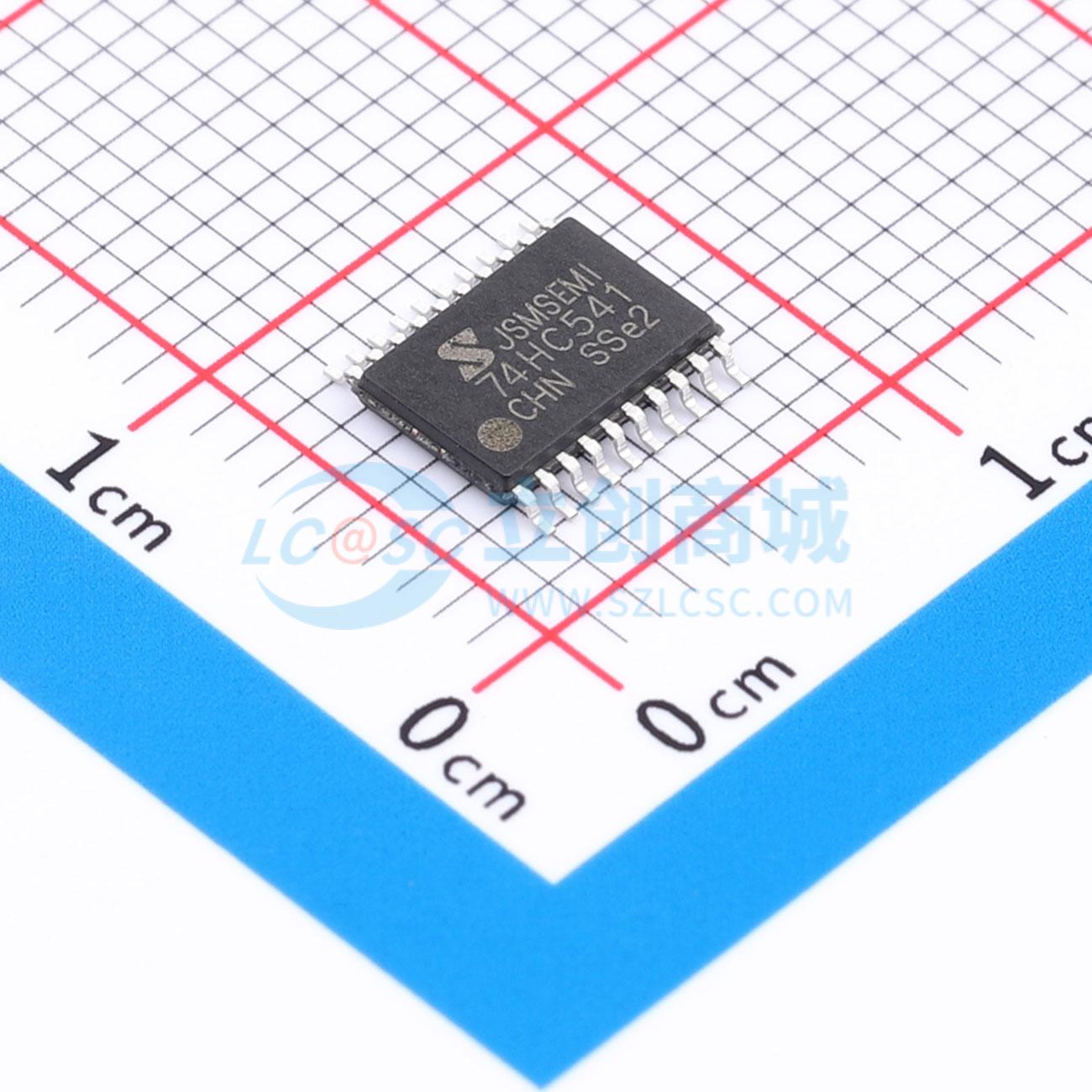

SN74HC541PW-JSM
带三态控制的8路缓冲器/线驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：2V~6V 元件数：1 每个元件位数：8 灌电流(IOL)：6mA 拉电流(IOH)：6mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN74HC541PW-JSM
- 商品编号
- C53436291
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.1978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | - | |
| 每个元件位数 | 8 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 12ns@4.5V,50pF |
商品概述
SN74HC541PW-JSM是一个带三态输出的8位同相缓冲器/线驱动器。该器件具有两个使能控制口（OE1和OE2）。OEn上的高电平会导致输出呈现高阻态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：SN74HC541PW-JSM为CMOS电平
- 同相输出
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：TSSOP20
