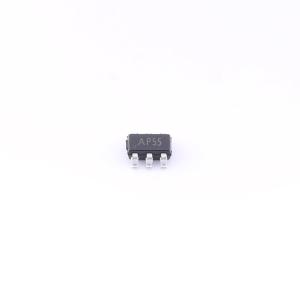

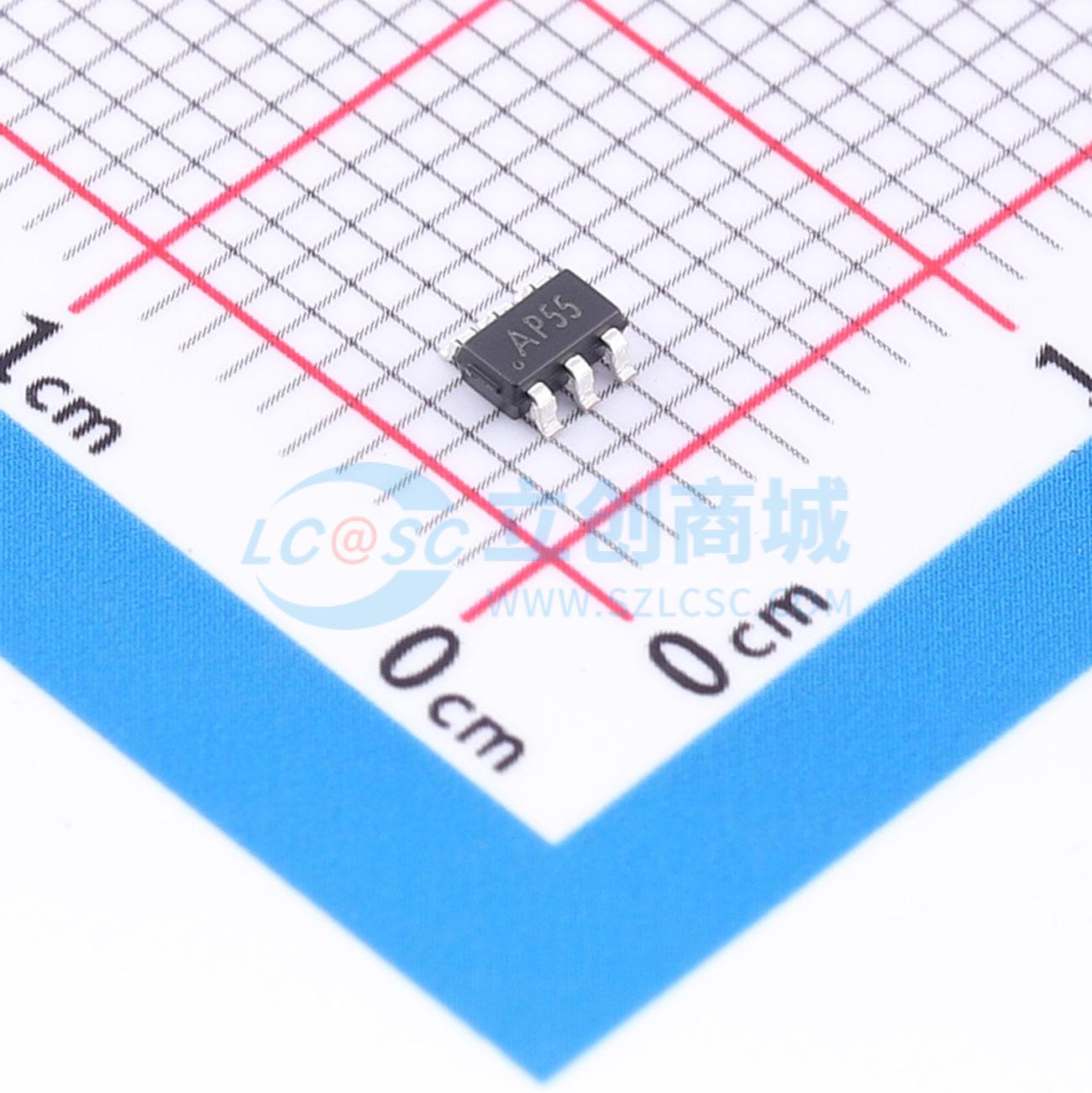

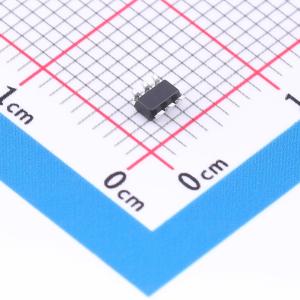

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G14GV-JSM
双反相施密特触发器，可转换输入信号，适用于混合电压环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型：施密特触发器 工作电压：1.65V~5.5V 元件数：2 灌电流(IOL)：32mA 拉电流(IOH)：32mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC2G14GV-JSM
- 商品编号
- C53436297
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 输入数 | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC2G14提供两个带施密特触发器输入的反相缓冲器。它能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。输入可以由3.3V或5V器件驱动。此特性允许该器件在3.3V和5V混合环境中使用。输入处的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 5V容限输入，可与5V逻辑接口
- ±24mA输出驱动（VCC = 3.0V）
- CMOS低功耗
- 可直接与TTL电平接口
- 无限制的上升和下降时间
- 工作温度范围：-40°C至+125°C
- 封装信息：SOT - 23 - 6/SOT - 363
