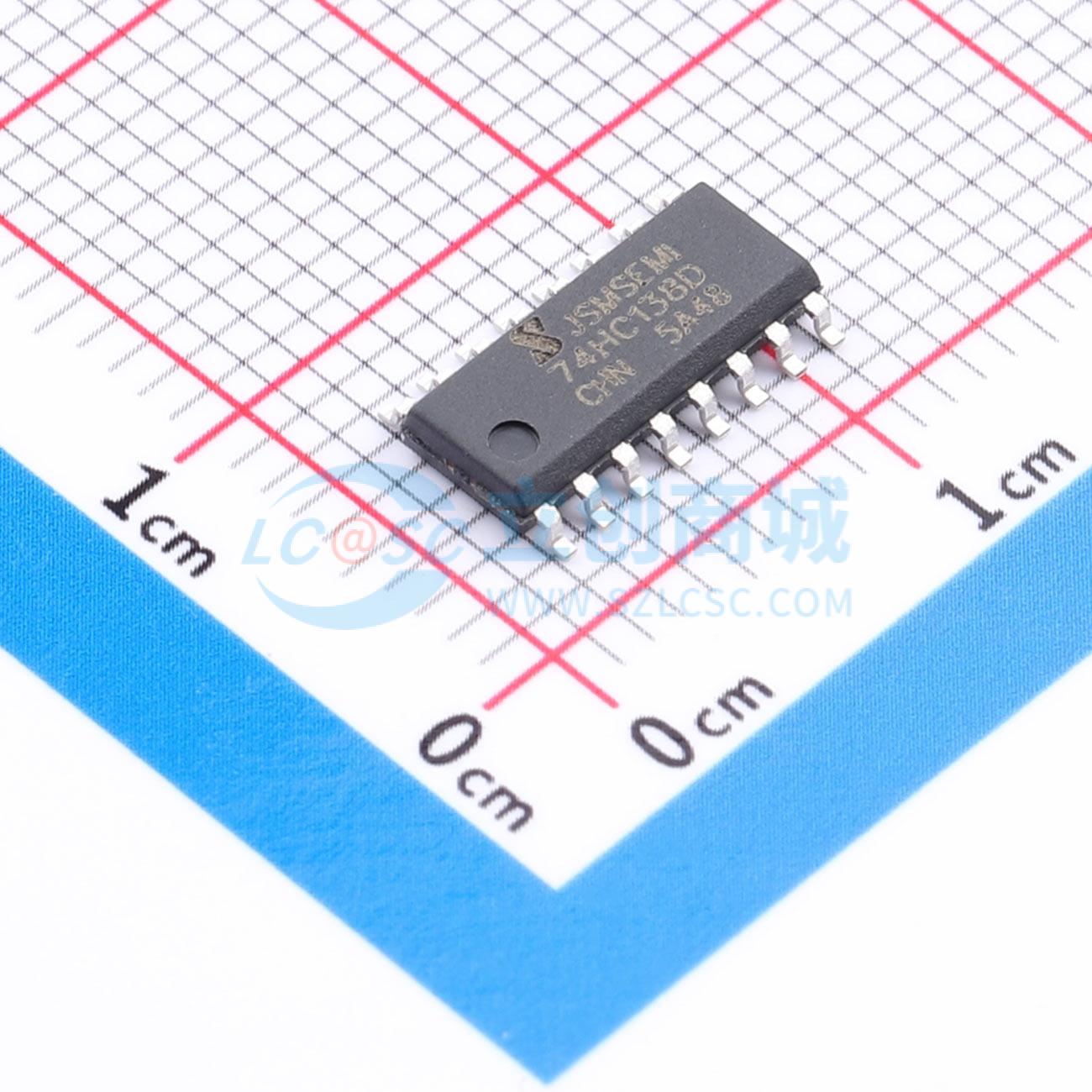

SN74HC138DR-JSM

3-8译码器/信号分离器（反相），支持多输入、解复用，可扩展，适用于存储器芯片选择解码

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：2V~6V 输入数/输出数：3/8
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC138DR-JSM
商品编号: C53436299
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3042克(g)

商品参数

商品概述

74HC/HCT138将3个二进制加权地址输入（A0、A1和A2）解码为8个互斥输出（Y0~Y7）。该器件具有3个使能输入（E1、E2和E3）。除非E1和E2为低电平且E3为高电平，否则每个输出都为高电平。该多重使能功能允许简单的并行扩展至32选1（5 - 32）解码器，只需要一个反相器和4个AiP74HC/HCT138 IC。AiP74HC/HCT138可以通过将有效的低电平使能输入之一用作数据输入并将其余的使能输入用作频闪来作为一个8路输出解复用器。输入内置钳位二极管，这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。

商品特性

输入电平：74HC138为CMOS电平，74HCT138为TTL电平
具备解复用能力
支持多输入，便于扩展
是理想的存储器芯片选择解码器
低电平有效互斥输出
工作环境温度范围：-40℃~+125℃
封装形式：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	-
	工作电压	2V~6V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+125℃
	传播延迟(tpd)	12ns
	静态电流(Iq)	8uA
	功能特性	反向功能
