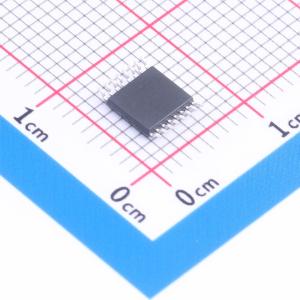

CD74HC4052PWR-JSM

双4通道模拟复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: JSMSEMI(杰盛微)
商品型号: CD74HC4052PWR-JSM
商品编号: C53436301
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1746克(g)

商品参数

商品概述

74HC/HCT4052是一款双单刀四掷模拟开关（2×SP4T），适用于模拟或数字4:1多路复用/解复用应用。每个开关具有四个独立的输入/输出端（nY0、nY1、nY2和nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0和S1）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。

商品特性

宽模拟输入电压范围：-4.5V ~ +4.5V
低导通电阻：
- 在VCC - VEE = 4.5V时为80Ω（典型值）
- 在VCC - VEE = 6.0V时为70Ω（典型值）
- 在VCC - VEE = 9.0V时为60Ω（典型值）
典型的“先断后通”内置功能
输入电平：
- 74HC4052：CMOS电平
- 74HCT4052：TTL电平
工作温度范围：-40°C ~ +125°C
封装信息：DIP16/SOP16/SSOP16/TSSOP16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	导通电阻(Ron)	225Ω@4.5V
	工作电压	3V~9V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	81ns
	关闭时间(toff)	63ns
	带宽	180MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	13ns
	功能特性	双向模拟通道
