温馨提醒：图片仅供参考，商品以实物为准

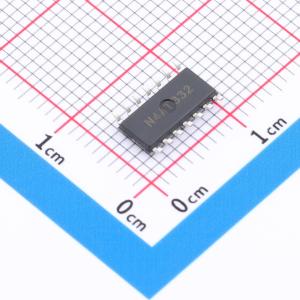

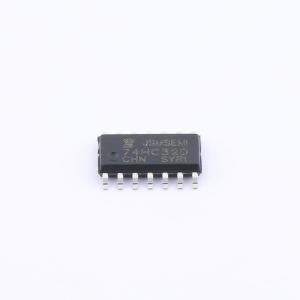

SN74HC32DR-JSM
4路2输入或门，输入内置钳位二极管，有CMOS和TTL两种输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：或门 通道数：4 工作电压：2V~6V 静态电流(Iq)：2uA 传播延迟(tpd)：15ns@6V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN74HC32DR-JSM
- 商品编号
- C53436302
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 3.2V~4.2V；1.2V~1.5V；2.4V~3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.8V~2.8V；1.35V~2.1V；500mV~800mV | |
| 输出高电平(VOH) | 1.9V~2V；4.4V~4.5V；5.48V~5.81V；3.98V~4.32V；5.9V~6V | |
| 输出低电平(VOL) | 150mV~260mV；160mV~260mV；0V~100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74HC/HCT32是一个4路2输入或门。输入内置钳位二极管，可使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 74HC32输入电平为CMOS电平
- 74HCT32输入电平为TTL电平
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14/SOP14/TSSOP14
