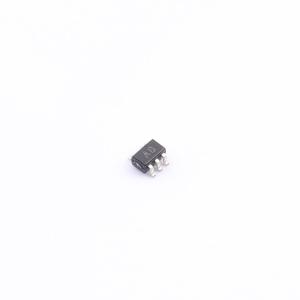

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G04GW,125-JSM
单路反相器，输入兼容3.3V或5V电平，适用于混合电压环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单反相器。输入可以由 3.3V 或 5V 器件驱动，此特性允许这些器件在混合 3.3V 和 5V 环境中用作转换器。所有输入处的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 I_OFF 的部分掉电应用进行了全面规范。I_OFF 电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G04GW,125-JSM
- 商品编号
- C53436304
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.033133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 输入数 | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.2V；2.3V | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC1G04是单路反相器，输入兼容3.3V或5V电平，允许该电路在3.3V和5V混合的电压环境下使用。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- 兼容5V输入
- ±24mA输出驱动（VCC = 3.0V）
- CMOS低功耗
- 工作环境温度：-40°C ~ +125°C
- 封装形式：SOT23 - 5/SOT353/DFN4/XSON6
