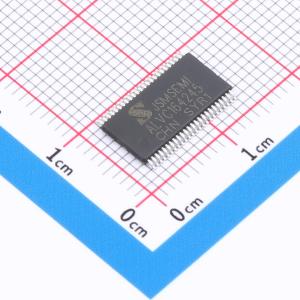

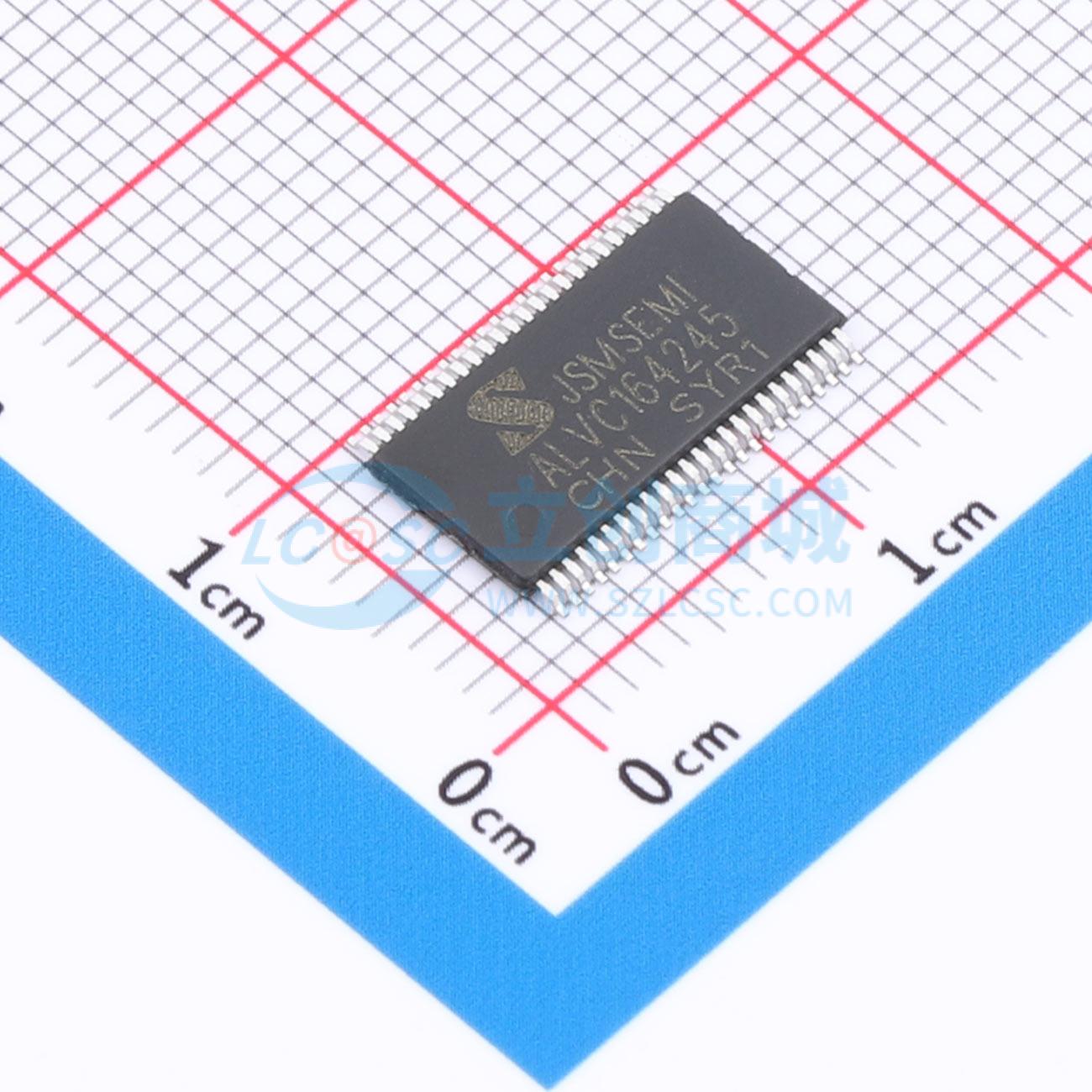

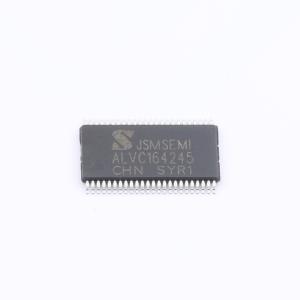

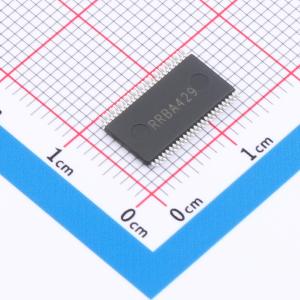

74ALVC164245DGG:11-JSM

双电源带三态控制的16路总线收发器，高性能、低功耗、低压，兼容TTL电平

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74ALVC164245是一款高性能、低功耗、低电压的硅栅CMOS器件，优于大多数先进的CMOS兼容TTL系列产品。74ALVC164245是一款16位（双8位）双电源转换收发器，在发送和接收方向均具有同相三态总线兼容输出。它专为在3 V和5 V混合电源环境中的3 V和5 V总线之间进行接口设计
品牌名称: JSMSEMI(杰盛微)
商品型号: 74ALVC164245DGG:11-JSM
商品编号: C53436298
商品封装: TSSOP-48
包装方式: 编带
商品毛重: 0.5122克(g)

商品参数

商品概述

74ALVC164245DGG:11-JSM是一款高性能、低功耗、低压的硅栅CMOS器件，优于大多数先进的兼容TTL电平的CMOS系列。它是一款双电源带三态控制的16路总线收发器，设计用于在3V和5V的供电环境下，连接3V和5V总线。该设备可用作两个8位收发器或一个16位收发器。方向控制输入端口（1DIR和2DIR）确定数据流的方向。nDIR（高电平时）使数据从nAn端口到nBn端口，nDIR（低电平时）使数据从nBn端口到nAn端口。输出使能输入（1OE和2OE）为高电平时，通过将nAn和nBn端口置于高阻态来禁用它们。端口nAn、nOE和nDIR由VCC(A)供电，端口nBn由VCC(B)供电。在挂起模式下，当其中一个电源电压为零时，从非零电源到零电源将没有电流流动。nAn输出必须设置为高阻态，A总线上的电压必须小于Vdiode（典型值为0.7V）。VCC(B) ≥ VCC(A)（在挂起模式下除外）。

商品特性

5V耐压输入/输出，用于与5V逻辑接口
宽电源电压范围：3V端口（VCC(A)）：1.5V ~ 3.6V；5V端口（VCC(B)）：1.2V ~ 5.5V
CMOS低功耗
兼容TTL电平
控制输入电压范围为2.7V ~ 5.5V
输入高达5.5V的电压
VCC(A)或VCC(B) = 0V时高阻抗输出
温度范围为 -40°C ~ +125°C
封装形式：TSSOP48/SSOP48

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	-
	元件数	-
	每个元件位数	-
	通道类型	双向

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	系列	74ALVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	2.9ns@5V,50pF
