温馨提醒：图片仅供参考，商品以实物为准

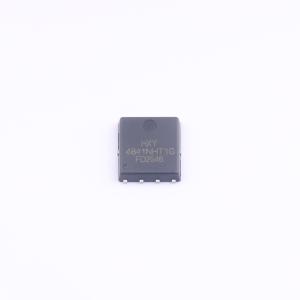

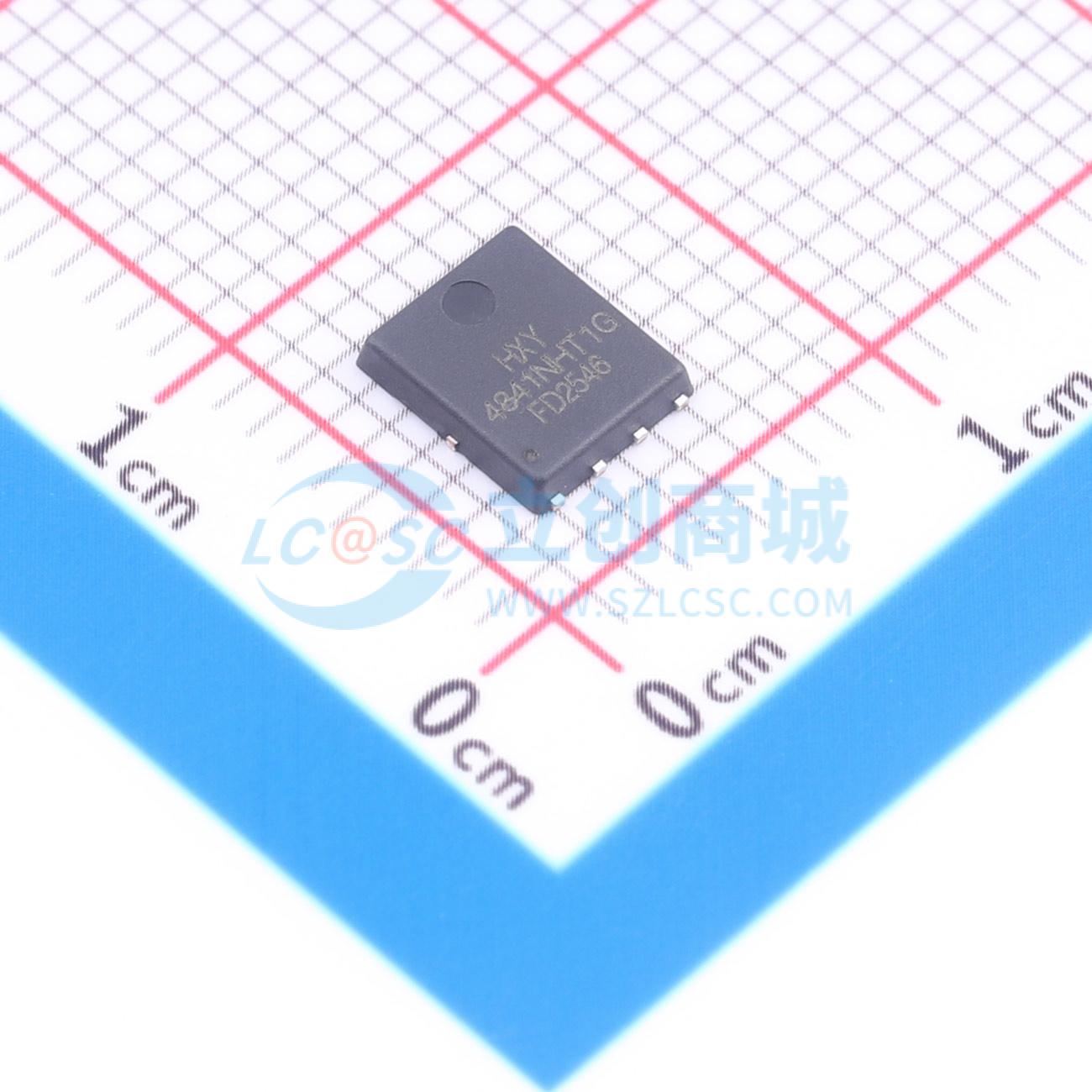

NTMFS4841NHT1G-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET支持80A的连续漏极电流，最大漏源电压为30V，导通电阻仅为4.7mΩ，在栅源电压达20V时仍保持稳定工作。其极低的导通电阻有效降低导通损耗，提升系统效率，适用于高电流密度的电源转换、电池管理系统及各类高效同步整流应用。器件具备优良的热稳定性和快速开关响应能力，适合对体积和能效有严格要求的紧凑型电子设备。
- 商品型号
- NTMFS4841NHT1G-HXY
- 商品编号
- C53263286
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 38nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF | |
| 栅极电压(Vgs) | ±20V |
