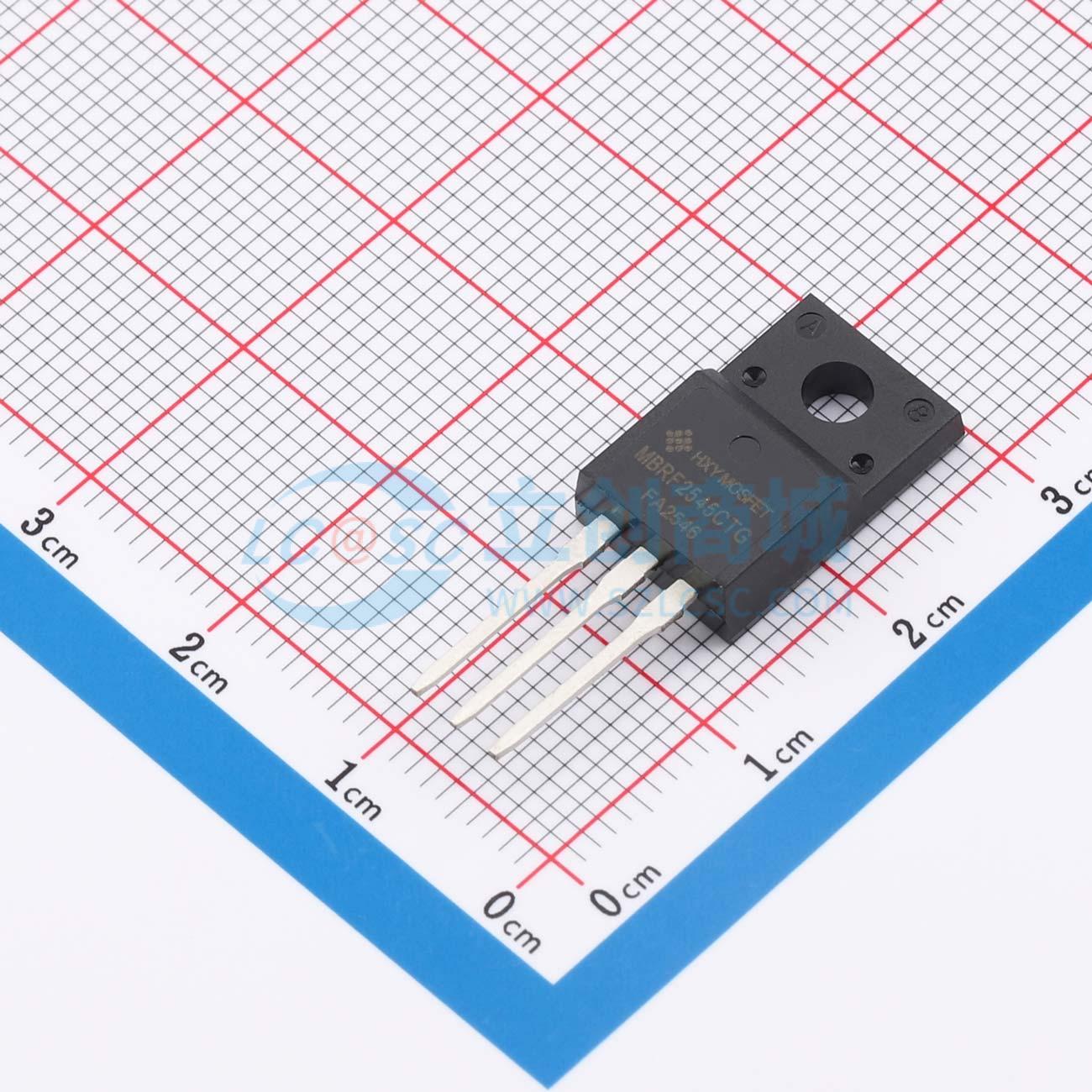

MBRF2545CTG-HXY实物图

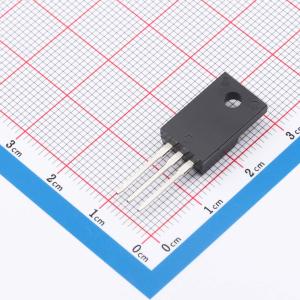

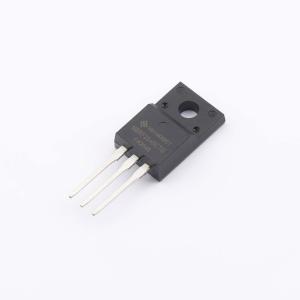

  • MBRF2545CTG-HXY商品缩略图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

MBRF2545CTG-HXY

肖特基整流二极管，低功耗、高效率、高浪涌能力，适用于低压高频逆变器、续流和极性保护应用

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该肖特基二极管采用1对共阴极配置，额定正向电流为30A，最大反向电压为45V。其正向压降低至0.65V，有助于减少导通损耗；在反向偏置条件下，漏电流仅为100μA，表现出良好的阻断特性。器件可承受高达200A的非重复峰值浪涌电流，适用于对效率和热性能要求较高的整流与续流场景，常见于电源转换、开关模式电源及各类高频电路中。
品牌名称
HXY MOSFET(华轩阳电子)
商品型号
MBRF2545CTG-HXY
商品编号
C53262829
商品封装
TO-220F​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录肖特基二极管
二极管配置1对共阴极
正向压降(Vf)650mV@15A
直流反向耐压(Vr)45V
属性参数值
整流电流30A
反向电流(Ir)100uA@45V
工作结温范围-55℃~+175℃
非重复峰值浪涌电流 (Ifsm)200A

商品特性

  • 低功耗，高效率。
  • 高浪涌能力
  • 适用于低压高频逆变器、续流和极性保护应用。
  • 金属硅结，多数载流子传导。
  • 高电流能力，低正向压降。
  • 保护环用于过压保护。
