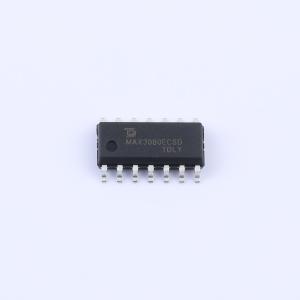

MAX3080ECSD-TUDI

带ESD保护、故障安全、高速、压摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3080ECSD-TUDI
商品编号: C53200373
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.209克(g)

商品参数

商品概述

MAX3080E是一款具备±5kV ESD保护的高速RS-485/RS-422通信收发器，集成了驱动器和接收器。该器件确保当驱动器输入开路或短路时，接收器输出保持逻辑高电平。这意味着当总线上所有已端接的驱动器均被禁用（高阻态）时，接收器输出将为逻辑高电平。MAX3080E降低了驱动器摆率，从而最小化电磁干扰并减少因电缆端接不当引起的信号反射，支持高达115kbps的无差错数据传输。所有器件均具备±15kV ESD保护，驱动器输出和接收器输入均采用人体模型提供±15kV防护。这些收发器在空载或驱动器禁用时通常消耗较低的电源电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个驱动器。MAX380E适用于全双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型ESD保护
真失效安全接收器，保持与E/TIA-485标准的兼容性
增强的摆率限制，确保无差错数据传输
低电流关断模式
允许总线上最多连接256个收发器

应用领域

RS-422/RS-485通信
电平转换器
EMI敏感应用收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；低功耗模式
