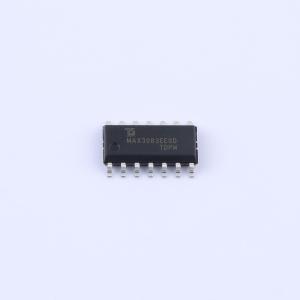

MAX3083EESD-TUDI

带ESD保护、故障保护、高速、压摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3083EESD-TUDI
商品编号: C53200372

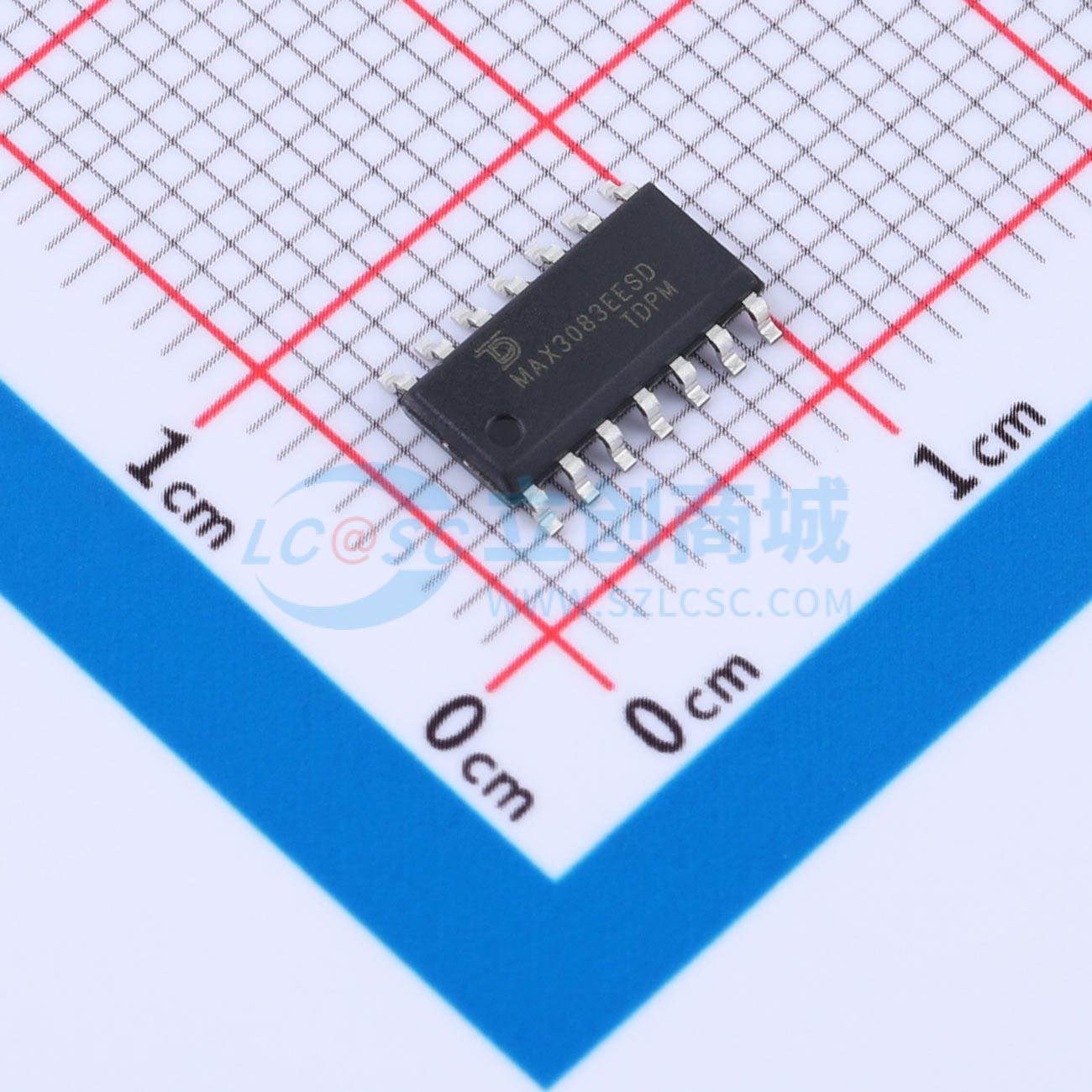

商品封装: SOP-14
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

该器件是一款用于RS-485/RS-422通信的高速、单收发器，具备±15kV ESD保护。这些器件保证当发射器输入端开路或短路时，接收器输出为逻辑高电平。这意味着如果终端总线上所有收发器均被禁用（高阻抗），接收器输出将为逻辑高电平。该器件提供更高的驱动器输出压摆率限制，支持高达500kbps的数据速率。所有器件均具备±15kV ESD保护。所有发射器输出和接收器输入均采用人体模型提供±15V保护。当驱动器被禁用时，这些收发器在终端总线上通常消耗低功耗电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个驱动器。该器件适用于全双工通信。

商品特性

为RS-485 I/O引脚提供±15kV ESD保护（人体模型）
真正的故障安全接收器，保持与EIA/TIA-485标准的兼容性
增强的压摆率限制，确保无误码数据传输
低电流关断模式
允许总线上最多连接256个收发器

应用领域

RS-422/RS-485通信
电平转换器
用于对电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；低功耗模式
