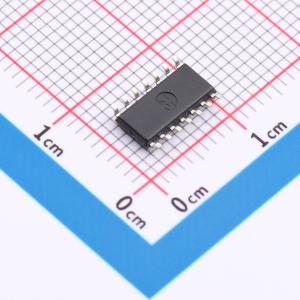

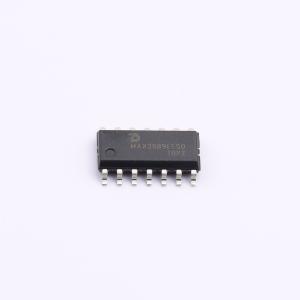

温馨提醒：图片仅供参考，商品以实物为准

MAX3089EESD-TUDI

带ESD保护、故障保护、高速且压摆率受限的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3089EESD-TUDI
商品编号: C53200370
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

MAX3089E是一款高速RS-485/RS-422通信收发器，具备±1kV ESD保护，集成驱动器和接收器。该器件保证当驱动器输入开路或短路时，接收器输出保持逻辑高电平。这意味着在终端总线上驱动器被禁用（高阻态）时，接收器输出将为逻辑高。MAX3089E通过使用单个三态驱动器驱动选择引脚，实现1Mbps的转换速率。所有器件均受ESD保护。所有驱动器输出和接收器输入均采用人体模型，保护等级达±15V。这些收发器在1/8单位负载下通常消耗低功耗电流。所有器件具有18单位负载的接收器输入阻抗，允许总线上最多连接256个驱动器。MAX3089E支持全双工通信。

商品特性

RS-485 I/O引脚提供±15kV ESD保护（人体模型）
真失效安全接收器，保持与EIA/TIA-485兼容性
增强型摆率限制，确保无误数据传输
低电流关断模式
支持总线负载校正，允许总线上最多连接256个收发器

应用领域

RS-422/RS-485通信
电平转换器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；低功耗模式
