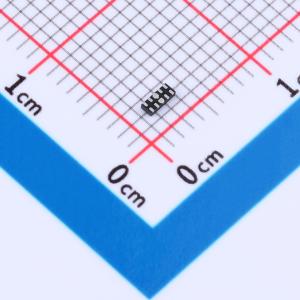

温馨提醒：图片仅供参考，商品以实物为准
PUSB3FR4Z-JSM
4通道单向TVS二极管，低电容ESD保护，适用于高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：单向 反向截止电压(Vrwm)：3.3V 钳位电压：15V 峰值脉冲电流(Ipp)：8A@8/20us 峰值脉冲功率(Ppp)：120W@8/20us 击穿电压：4V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PUSB3FR4Z-JSM
- 商品编号
- C53113890
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.0282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压(VBR) | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 50W(8/20μs) 峰值脉冲功率
- 低电容 ESD 保护
- 直插式 DFN2.5x1.0-10L 封装
- 符合 RoHS 标准
- 雾锡铅涂层（无铅）
- 保护四条高速数据线
- 符合 IEC61000-4-2 4 级标准：接触放电 >20kV，空气放电 >25kV
应用领域
- PCI Express
- MDDI 端口
- eSATA 接口
- 显示端口接口
- 数字视频接口 (DVI)
- 高清多媒体接口 (HDMI)
