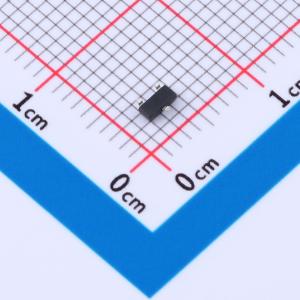

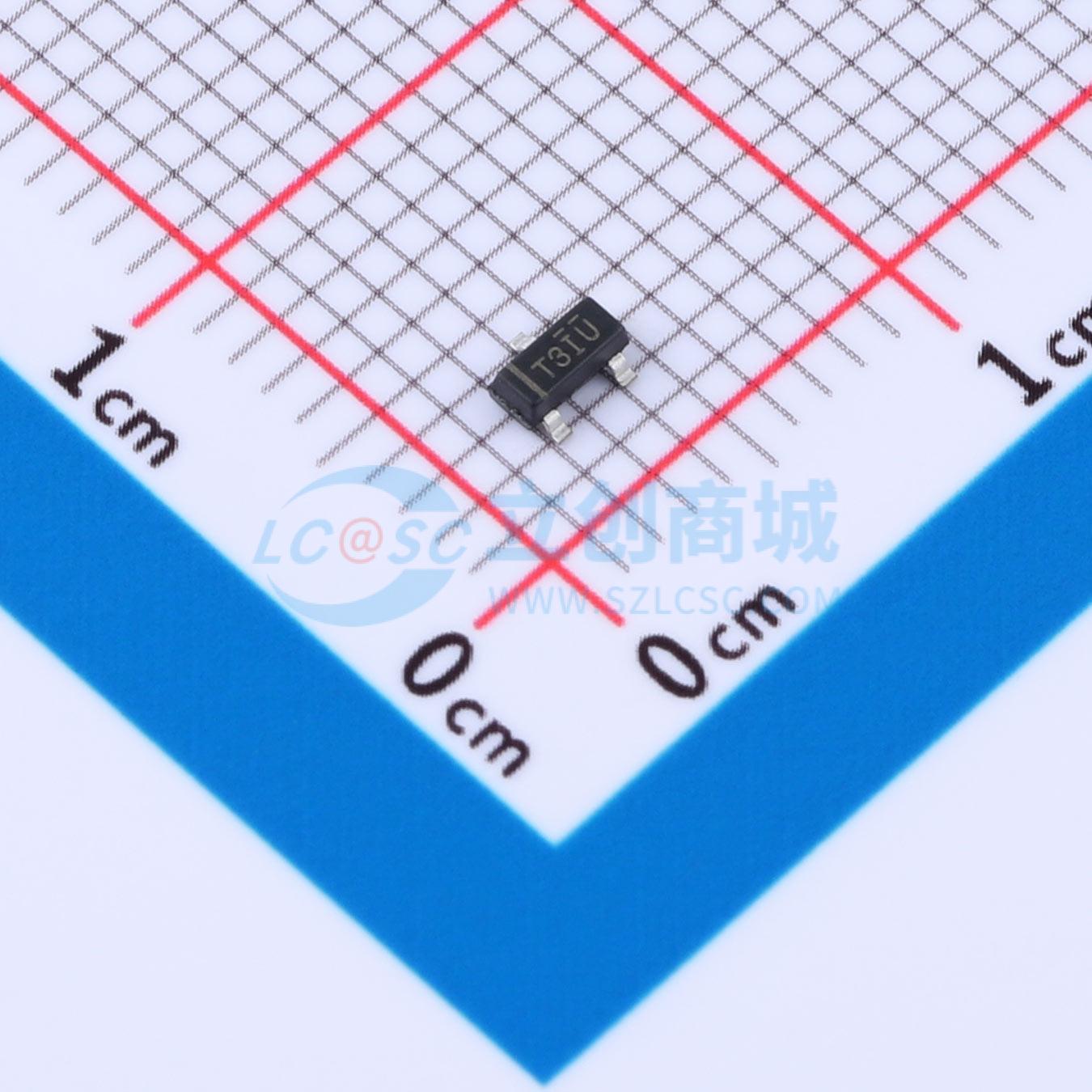

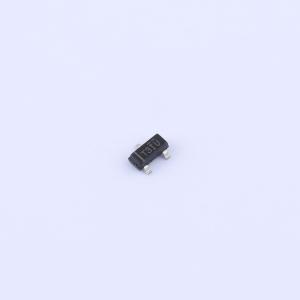

温馨提醒：图片仅供参考，商品以实物为准
TL431IDBZR-JSM
可调精密稳压器，可替代稳压二极管，适用于运放电路、可调节电源和开关电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：可调 工作电压：2.495V~36V 输出电压：2.495V~36V 输出电流：100mA 精度：±2%
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TL431IDBZR-JSM
- 商品编号
- C53113892
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±2% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TL431是三端可调电压基准电路，在民用级和工业级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V之间的任意值。该器件具有0.2Ω的输出阻抗典型值。该器件在许多应用中成为稳压二极管的出色替代品，例如运放电路、可调节电源和开关电源，具有完全相同的功能和电气特性，但是具有不同的封装管脚排列。
商品特性
- 常温下的基准电压精度：
- TL431A: 0.5%
- TL431: 1%
- TL431B: 2%
- 可调输出电压：Vref ~ 36V
- 宽工作温度范围：-40°C ~ 85°C
- 低温漂：最大16mV
- 低输出噪声
- 0.2Ω输出阻抗
- 灌电流能力：1mA ~ 100mA
- 封装形式：SOT23
应用领域
运放电路、可调节电源和开关电源
