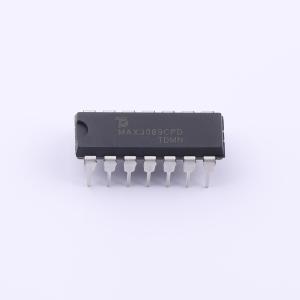

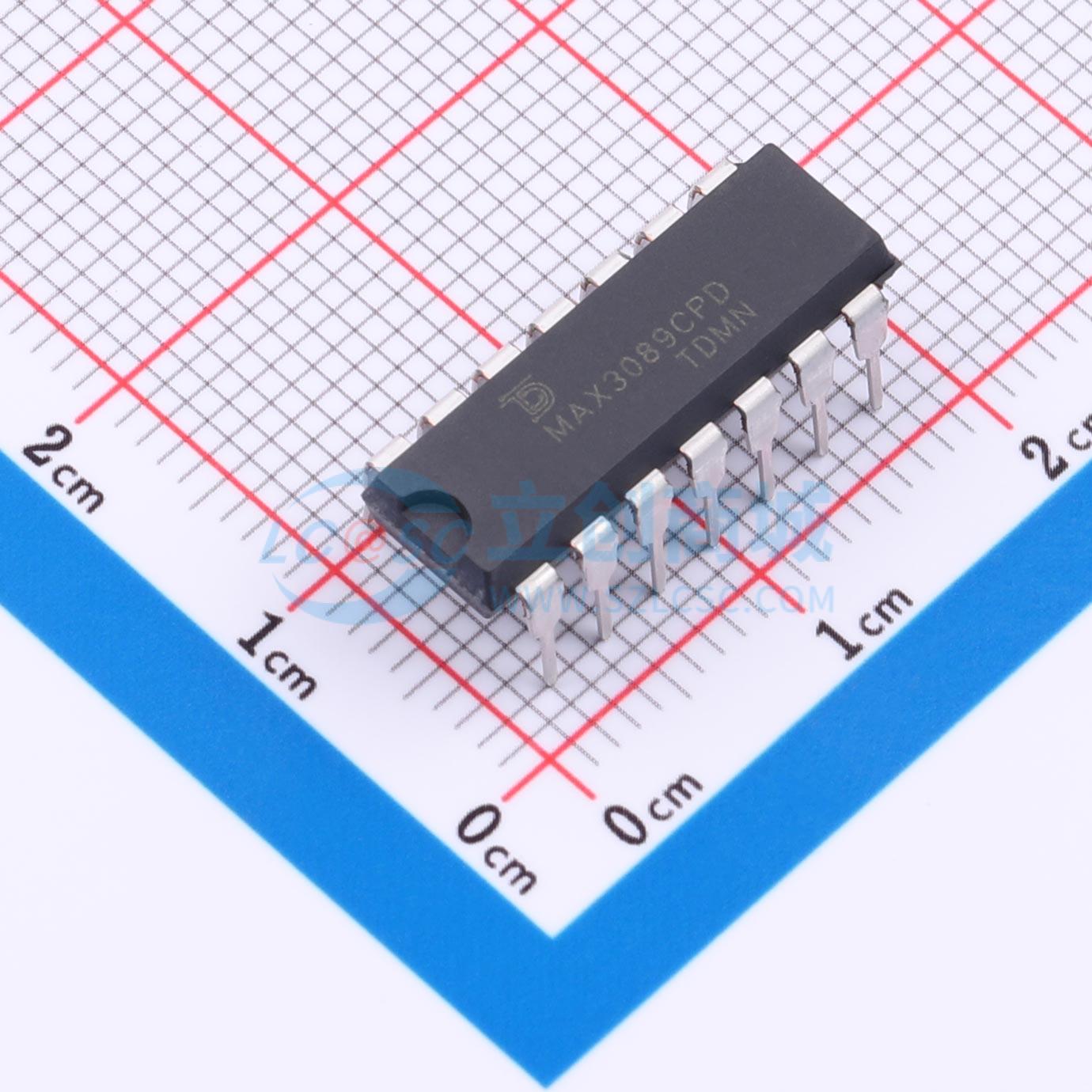

MAX3089CPD-TUDI

故障安全、高速、压摆率受限的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3089CPD-TUDI
商品编号: C53086411
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.555克(g)

商品参数

商品概述

MAX3089高速收发器专为RS - 485/RS - 422通信设计，包含一个驱动器和一个接收器。当接收器输入开路或短路时，这些器件保证接收器输出为逻辑高电平。这意味着如果终端总线上的所有驱动器都被禁用（高阻抗），接收器输出将为逻辑高电平。MAX3089可以12Mbps的数据速率运行。这些收发器在空载或驱动器禁用时通常消耗电源电流。这些器件的接收器输入阻抗均为1/8单位负载，允许总线上最多有256个接收器。MAX3089设计用于全双工通信。

商品特性

强大的性能保护
I/O引脚具有±15kV人体模型ESD保护
真正的故障安全接收器保持与EIATIA485兼容
提高数据传输的数据速率
DE和RE热插拔输入结构
灵活的设计特性
总线上允许有256个收发器
提供行业标准的SO和DIP封装
关机时具有低电流模式以节省功耗

应用领域

RS - 422/RS - 485通信
电平转换器
对EMI敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	全双工
	功能特性	热插拔保护；Tx/Rx启用；使能关断；低功耗模式
