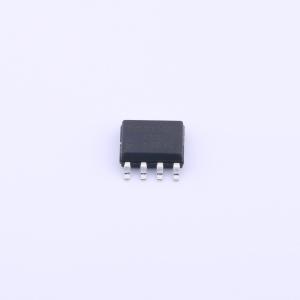

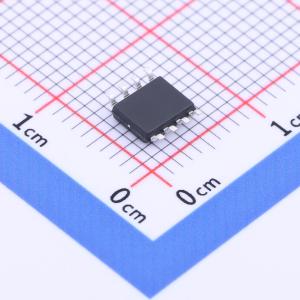

温馨提醒：图片仅供参考，商品以实物为准
IRF7815TRPBF
1个N沟道 耐压:150V 电流:5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：10V VGS时极低的导通电阻（RDS(on)）。 低栅极电荷。 完全表征的雪崩电压和电流。 最大栅极额定值20V VGS。应用：笔记本处理器电源同步MOSFET。 网络系统中隔离式DC-DC转换器的同步整流MOSFET
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF7815TRPBF
- 商品编号
- C537831
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 43mΩ@10V,3.1A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 38nC | |
| 输入电容(Ciss) | 1.647nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在10 V VGS时具有极低的RDS(on)
- 低栅极电荷
- 雪崩电压和电流特性完全表征
- 最大栅极额定电压VGS为20V
应用领域
- 笔记本处理器电源同步MOSFET-网络系统中隔离式DC-DC转换器的同步整流MOSFET
