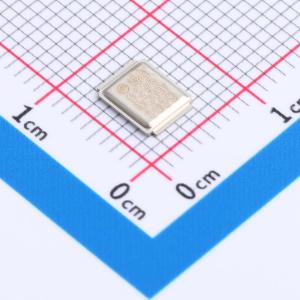

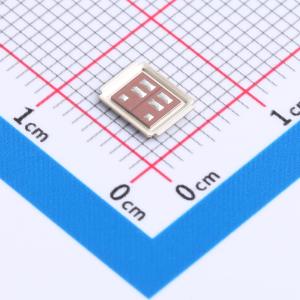

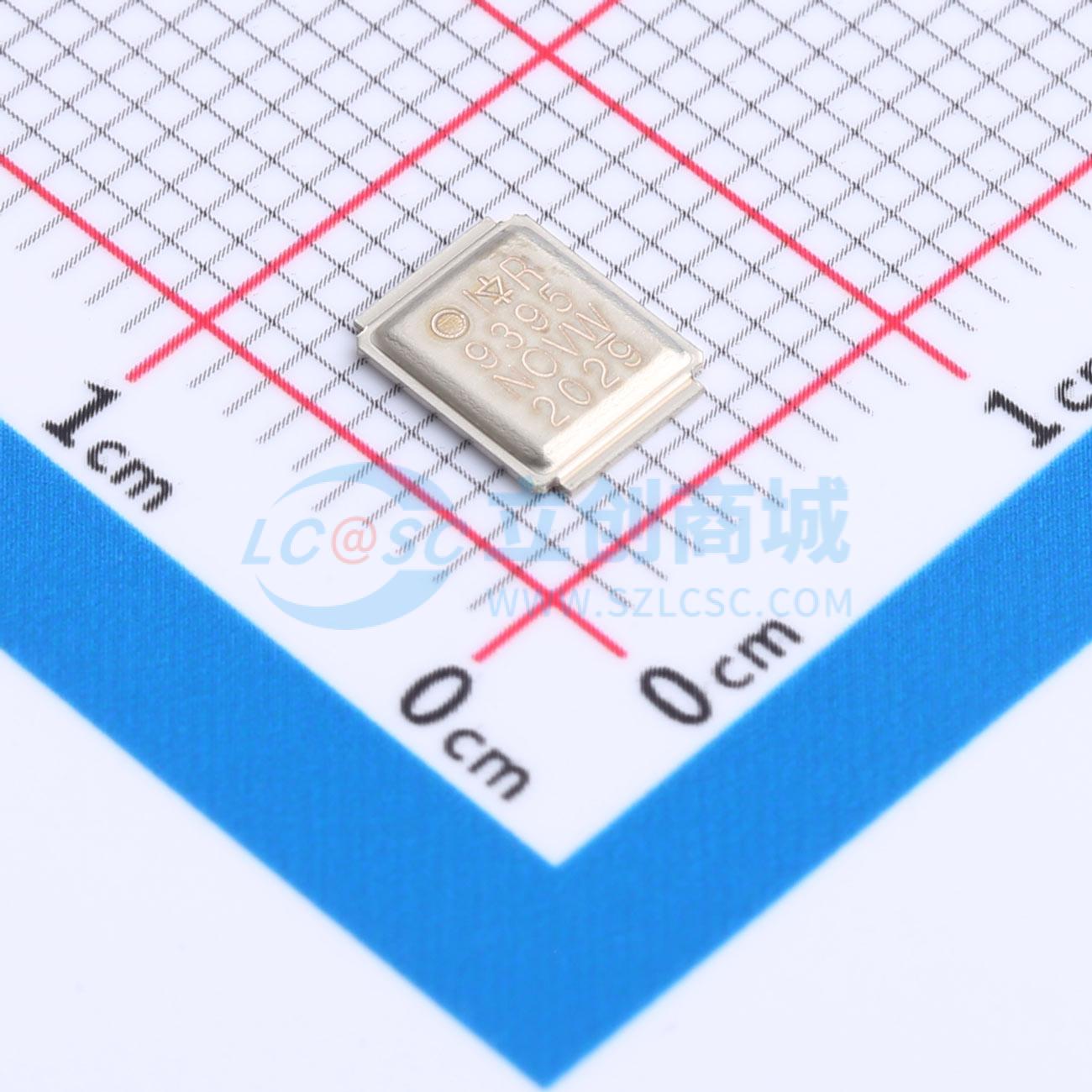

IRF9395MTRPBF
2个P沟道 耐压:30V 电流:14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRF9395MTRPbF将最新的HEXFET P沟道功率MOSFET硅技术与先进的DirectFET™封装相结合，在尺寸与SO - 8相同且高度仅为0.6mm的封装中实现了最低的导通电阻。当遵循应用笔记AN - 1035中有关制造方法和工艺的说明时，DirectFET封装可与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF9395MTRPBF
- 商品编号
- C537849
- 商品封装
- MG-DSON-8(4.9x6.3)mm
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 5.3mΩ@10V,14A | |
| 耗散功率(Pd) | 2.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 3.241nF | |
| 反向传输电容(Crss) | 466pF | |
| 工作温度 | -40℃~+150℃ |
商品概述
IRF9395MTRPbF将最新的HEXFET® P沟道功率MOSFET硅技术与先进的DirectFET™封装相结合，在具有SO - 8封装尺寸且厚度仅为0.6 mm的封装中实现了最低的导通电阻。当遵循应用笔记AN - 1035中关于制造方法和工艺的说明时，DirectFET封装与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET封装支持双面散热，可最大限度地提高电源系统的热传递效率，将先前最佳的热阻降低80%。
商品特性
~~- 环保产品-符合RoHS标准,无铅、无溴、无卤素-双共漏极P沟道MOSFET提供高度集成和极低的RDS(ON)
应用领域
- 用于输入电源或电池应用的隔离开关
